国家新能源工程技术研究中心选用光热系统检测产品


     国家新能源工程技术研究中心依托单位是北京市太阳能研究所。中心把太阳能热利用技术和太阳能光电技术的产业化、工程化作为主攻目标,专门从事真空管太阳能集热器和太阳电池的研究、开发、生产和经营。
     锦州阳光气象科技有限公司作为环境与新能源仪器研发、制造基地,拥有数家全国著名高校及科研院所用户,国家新能源工程技术研究中心也是我公司的重要用户之一。

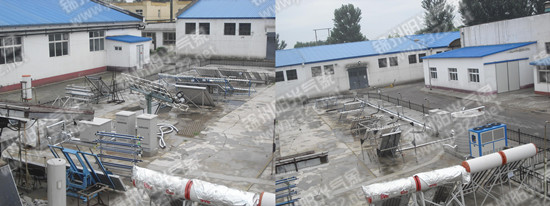

     上图为我公司TRM-2B型太阳能集热器测试系统在国家新能源工程技术研究中心使用实景图。TRM-2B型太阳能集热器测试系统既可测试平板型太阳能集热器,也可以对真空管太阳能集热器进行测试。系统测试方法按照GB/T 4271-2007、GB/T 17581-2007、GB/T 6424-2007 集热器热性能测试方法执行;测试项目包括热性能,压力降落,外观,耐压,刚度,强度,闷晒,空晒,外热冲击,内热冲击,淋雨,耐冻,耐撞击共计13项。

  TRM-CZ-XT1旋转测试台

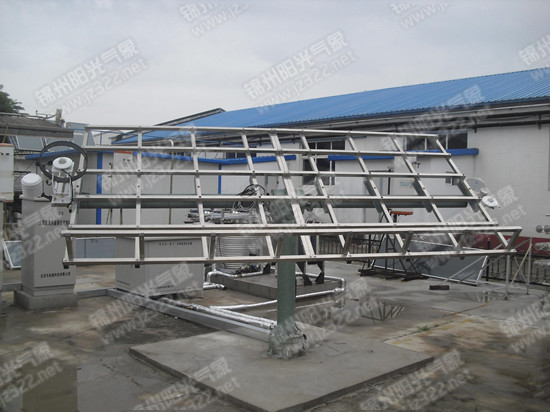

     将集热器安装于旋转测试台上,在测试时按照标准要求将其调整到相应角度,操作简单、方便。同时为保证传感器与待测集热器位于同一水平面上,我们将有此要求的传感器仪器安装于旋转测试台上,包括太阳总辐射传感器、太阳散射辐射传感器、环境温湿度传感器、气压传感器及日晷等。
1.旋转测试台采用钢制传动结构,表面喷塑处理,手动二维旋转方向,机械定位。
2.为适应设备使用范围广的特点,特将设备的承载重量设计到500kg,可承受大多数平板型太阳能集热器及真空管太阳能集热器的重量。
3.测试台面拥有足够大的空间同时安放两台集热器,尺寸约为3m×2m。
4.为适应不同地区的不同要求,旋转测试台的旋转角度为:上下:0~90°左右:0~180°。
5.根据标准要求集热器需与太阳入射角成一定的角度,这需要用日晷与旋转测试台配合完成。其中用已标定好的日晷监测太阳的位置,日晷刻度盘有集热器测试所需专业刻度标号(0,15,30,45,50,60)。

 部分恒温控制系统

     测试时,要求流入集热器入口的测试用水具有恒定的温度,流量及压力,以达到满足太阳集热器准稳态瞬时效率测试的要求。恒温控制系统就是来完成这部分任务的,它也是完成太阳能集热器热性能测试的关键部分。
1、为了保证温度损失最小,从流量计出口尤其是放置感温 元件的弯头或混流器到真空管太阳集热器进口之间距离设计成最短,并做了充分的保温隔热措施。同时,在真空管太阳集热器出口放置感温元件的弯头或混流器处,也做好了隔热保温措施来避免环境温度对水温的影响。
2、在系统中串接两极温度PID(进口)调节器。第一级为换热器(制冷装置),设置在真空管太阳集热器出口处,用于将工质温度调至设定值之下。第二级为电加热器(分为三级PID控温装置,第三级稳定度±0.1℃),设置在恒压水箱与太阳集热器进口之间,用于调节工质进口温度至设定值(10℃~80℃任意调整)。
3、系统利用恒压水箱、泵和流量控制阀,精密流量传感器等调节控制工质流量,并保证流量稳定性在±1%以内。管路设有稳流装置,时刻保证试验其间的稳流要求。

HY2-YL 自动雨淋装置

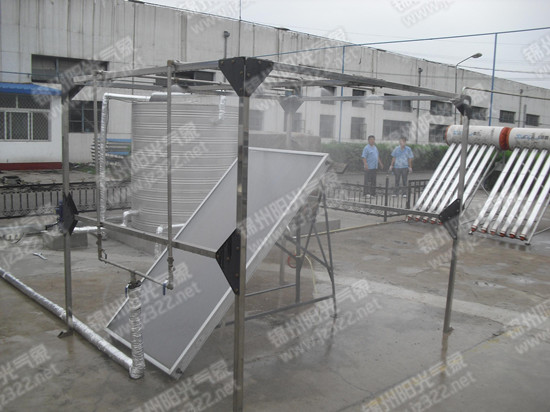

     HY2-YL 自动雨淋装置喷水面积为4m2,也可根据具体的试验情况进行调整。由于集热器淋雨试验是在室外进行的,这样就要求淋雨装置具有较好的耐腐蚀性和抗风性,HY2-YL型自动雨淋装置采用不锈钢材料制作,适合在户外长期使用。为适应更多型号集热器的雨淋试验,特将喷水流量设置为50~300L/h,装置本身重量为40kg,具有良好的稳定性。
     HY2-KZ 自动控制器采用微机控制技术,系统具有检测温度通道为5路,状态通道为3路,流量通道1路,压力通道1路,同时还有用于控制加热器,制冷机组,电磁阀等的3路控制通道。控制台结构采用钢制结构,表面喷塑处理,室外全天候工作结构,测量仪器采用的是嵌入式安装,防潮防腐。

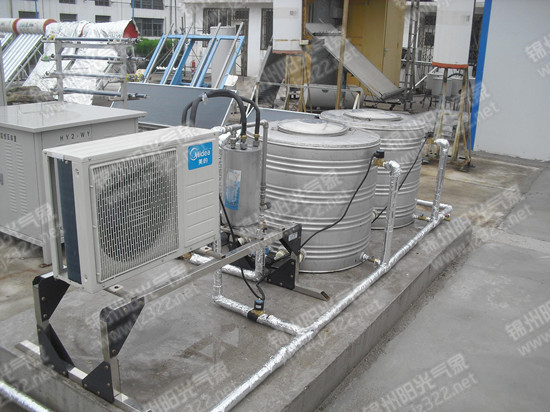

除上述几部分外,TRM-2B太阳能集热器测试系统还包含太阳能热水系统恒压试验台、冷冻室等若干部分,具体技术特点及技术参数可参见产品说明。
