阳光智能机房解决方案

型号:YG

品牌:锦州 阳光 气象

产品简介:
近年来,随着信息化、自动化技术在各行业的不断发展,通信机房、动力机房逐渐增多,为了保证通信及动力系统的正常运行,并解决防火防盗问题,对机房环境进行全面监控显得越来越重要。南京物联传感技术有限公司推出了数字化、网络化、智能化的机房监控解决方案,可以提供包括视频、音频、告警、环境以及动力等在内的全方位安全监控功能。

阳光智能机房解决方案

无标题文

一、概述

    近年来,随着信息化、自动化技术在各行业的不断发展,通信机房、动力机房逐渐增多,为了保证通信及动力系统的正常运行,并解决防火防盗问题,对机房环境进行全面监控显得越来越重要。南京物联传感技术有限公司推出了数字化、网络化、智能化的机房监控解决方案,可以提供包括视频、音频、告警、环境以及动力等在内的全方位安全监控功能。


二、设计体系

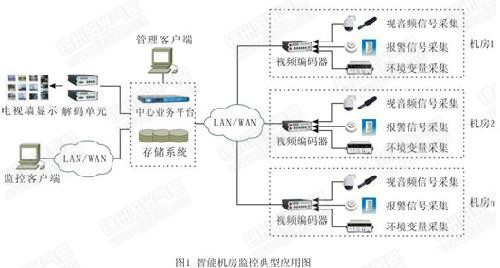

    系统采用清晰的分层设计体系,即前端接入层、中心交换层和用户访问层,具有良好的开放性和兼容性,同时也便于扩展和部署维护。
    机房监控点位于前端接入层,通过部署网络视频编码器实现机房内视音频信号、告警信号以及环境变量的接入、处理和上传。
    中心交换层部署中心业务平台和网络录像存储单元,实现所有监控点数字监控码流的集中接入、处理转发、录像存储以及系统控制与管理,并为使用监控业务的用户提供统一的登录与操作平台。
    用户访问层体现用户对整个系统的业务访问与控制,主要由电视墙解码单元和监控客户端组成。电视墙解码单元为用户提供多路监控点图像的集中实时显示。客户端基于PC,用户对整个系统监控业务的访问和操作都通过客户端来实现。

三、联网架构

    系统基于数字化、网络化联网架构,前端编码设备、电视墙解码设备、客户端PC以及录像存储单元均通过IP网络与中心业务平台互联,各个组成部分之间传输的都是数字化的IP视频监控码流。IP网络本身可以是局域网(LAN),也可以是基于专线、VPN或Internet构建的广域网(WAN)。
    为保证网络上传输的监控效果,系统采用了先进的MPEG-4、H.264视频编码技术,既可以在Internet等低带宽条件下提供清晰流畅的图像,也可以在LAN等高带宽条件下提供DVD品质的高清晰图像。
    由于采用数字化、网络化的联网架构,通过该系统,用户可以不受时间、地点限制对前端机房内的各类监控目标进行实时浏览和观看,并借助中心业务平台实现跨区域的统一管理和资源共享。

四、应用功能

    结合机房监控需求,系统可以提供丰富的智能化应用功能,包括移动侦测、报警联动、环境变量采集与智能显示、分布式录像存储、电子地图智能定位、与已建动力监控系统的兼容以及语音对讲等。
  1、分布式录像存储
    系统通过前端存储、中心存储和客户端存储等多种方式满足用户对机房视音频信号的录制与存储需求。基于录像存储单元的网络化部署,用户可以实现这些分布式存储资料的集中查询、集中调用和统一管理。
    前端存储是在监控点的网络视频编码器中内置硬盘,由编码器直接完成机房图像和声音的本地录制和保存。前端存储一方面可以通过分布式的空间部署来减轻中心存储带来的存储容量及网络流量压力,一方面可以避免中心存储在网络发生故障时的录像丢失。
    中心存储是在中心业务平台处部署网络录像单元,监控点视音频信号经前端编码器处理后通过网络传送到中心业务平台,由中心业务平台将码流分发给网络录像单元进行集中存储。中心存储便于集中管理,同时存储内容的完整性更容易保证,不会因为某个前端设备失窃或损坏而导致重要内容的丢失,而且也有利于统一维护。
    前端存储和中心存储可以组合为一个混合型的存储网络,以满足监控网络比较复杂、对存储安全性和可靠性要求又非常高的应用场合,兼有二者的优势,同时规避可能存在的风险。
客户端存储是用户在通过客户端软件实时浏览监控点图像时,可以利用客户端PC进行图像的本地化录制和存储,便于随后的查看和调用。
  2、移动侦测
    在非授权人员进入机房或进入机房内某一特定区域时,系统可以通过移动侦测发出相关报警信息。移动侦测是通过分析监控点图像数据的移动特性,来确定现场发生行为或现场运动状况的一种方法。在机房门口或机房内重要位置设定移动侦测的布防区域,任何人员进入该区域,系统都将自动产生报警信号,并结合报警联动进行一系列操作。
  3、报警联动

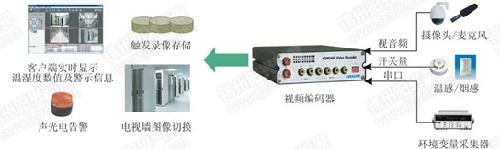

    报警联动是在系统检测到告警事件后触发中心业务平台产生相应的联动操作,包括自动开启对指定监控点的实时录像、将其图像自动切换至用户端显示、在客户端和前端产生声光电警报等。
    报警联动的告警输入源除了可以是上面提到的移动侦测信号外,还可以是各类开关量信号,比如检测机房温度是否过高的温度传感器、检查机房湿度是否过高的湿度传感器、检测设备电压是否过高的动力传感器、检测机房是否有人破门而入的机械振动传感器,等等。
    上面提到的各类开关量信号设备通过并口与视频编码器相连,系统支持多个开关量信号的输入,并建立告警设备与监控点摄像机的对应关系,相关报警设备一旦发生报警,图像自动从当前位置定位到开关量所在点,并触发该点图像的录像存储。
  4、环境变量采集与智能显示
     除了需要通过简单的开关量信号检测来对机房温度、湿度、电压等环境与动力参数进行报警联动处理外,往往机房监控还需要实时监视温度、湿度、电压等参数的具体数值。这个功能以前是通过动力监控系统来实现,而智能化机房监控解决方案集成了动力监控功能,可以在实时浏览机房监控图像的同时观看温湿度等信息,并在异常时发出警示。
    系统将横幅显示加入到视频中,横幅可以以多种方式进行滚动,类似广告一样实时显示温度和湿度数值。当发生温湿度异常告警时,横幅显示立刻在温湿度值的后面跟随类似温度过高、湿度过高、开关量别名等警示信息,给人感观的快速认知。如图所示。

  5、与已建动力环境监控系统的兼容
     基于开放的设计,系统也能够与已建的动力环境监控系统(如艾默生动力环境监控系统)兼容,在满足应用需求的前提下,保护用户投资。前端编码器将获得的模拟量和开关量编译为TCP/IP协议数据包上传至中心业务平台,并转发至相关监控客户端供操作人员查看处理,从而实现将已建系统整合到网络视频监控系统中。
  6、电子地图智能定位
     系统支持电子地图功能。用户可以根据机房位置及监控点的分布情况制作一张矢量电子地图,然后将相应的地图文件载入中心业务平台,即可在客户端通过使用和操作电子地图实现监控点的快速定位和图像浏览。
  7、语音对讲
     在机房监控点配置麦克风和音箱,并通过音频输入和输出接口接入视频编码器,用户在监控现场即可与远程的监控客户端进行双向语音对讲,实现语音通信功能,既便于远程调度管理,又节约通信费用。通信过程中的音量大小可调节。为保证双向对讲时的效果,系统还支持回声消除功能。
