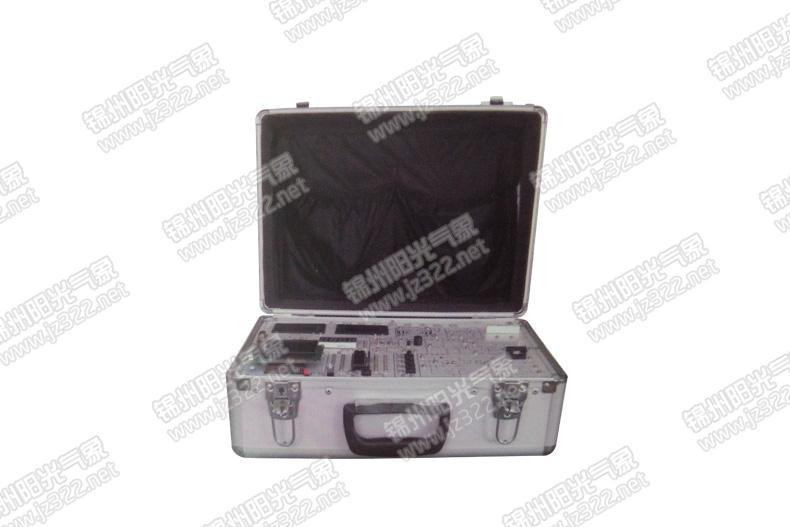

太阳能充放电控制器在整个光伏系统中是一个核心的部件，一般的控制器主要是用于工业控制而不利于教学。本太阳能充放电控制器实验箱是为了让学生学习和设计光伏发电控制器而开发的基本平台。整个系统采用工业控制器为基础，将控制器的元器件合理优化布局，便于师生对控制器的了解。本实验箱是集单片机、传感器、人机界面设计、数据通信、电子等专业知识结合于一体，使学生对这几个专业知识综合应用程度有一个质的提升。
1、控制器实验箱采用常用的51 内核的STC 单片机为CPU，采用插拔形式，兼容PIC、AVR 等常用40Pin 单片机。
2、显示器采用带中文的12864 汉字液晶屏，数码管采用四位一体的动态显示数码管，超高亮度显示LED。
3、本实验箱所有元器件都安装在双面线路板的顶层，采用原理外露开放式布局，便于学生对控制器专用元器件的认知。
4、内接三位半数显仪表，用于显示控制器的充放电电压、电流等数据。
5、串口通讯模块、电流采样霍尔传感器、温度补偿模块、防反接、防雷、防浪涌等模块单元。
6、充放电MOS 管驱动电路模块、A/D 采样模块、充放电波形测试等模块单元。
7、外接蓄电池、太阳能电池板、两路直流负载单元等。
1、采用串联式PWM 充电主回路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率提高3%-6% ，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命；同时具有高精度温度补偿。
2、具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制；以上保护均不损坏任何部件，不烧保险。
3、具有多种工作模式：手动、光控、时控、光控+时控等。
4、充电电流：5A；双路放电电流：5A。
5、系统电压：DC12V；保护功能：具有防反充、防反接、过载、短路、超压等保护功能。
