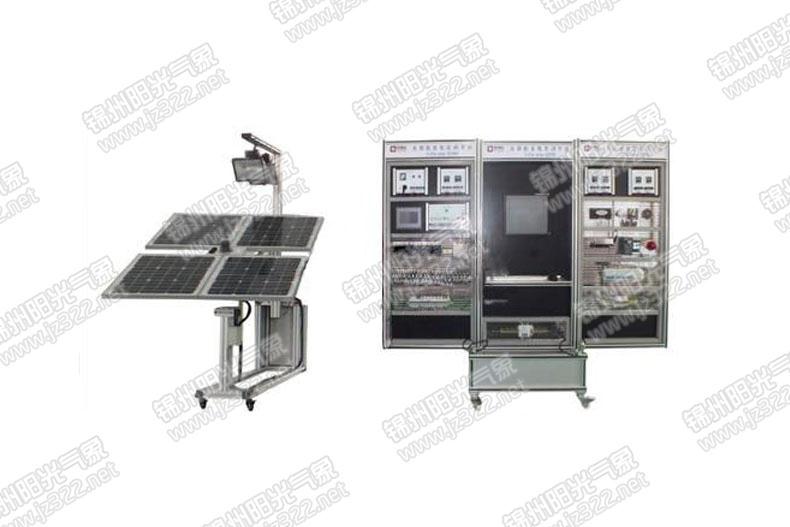

YG-S2000型光伏发电实训系统装置

型号:YG-S2000

品牌:锦州 阳光 气象

产品简介:
模拟光源、太阳能电池组件、自动跟踪系统、环境采集模块、辅助电源模块、仪表显示监测单元、嵌入式组态触摸屏人机界面监测模块、自动/手动跟踪控制模块、西门子PLC 单元、开关电源、继电器驱动模块、上位机监测单元、储能单元、太阳能控制器、直流负载单元、功率电阻模块、离网逆变器、交流负载、变频器等。

YG-S2000型光伏发电实训系统装置

无标题文

一、系统组成

    模拟光源、太阳能电池组件、自动跟踪系统、环境采集模块、辅助电源模块、仪表显示监测单元、嵌入式组态触摸屏人机界面监测模块、自动/手动跟踪控制模块、西门子PLC 单元、开关电源、继电器驱动模块、上位机监测单元、储能单元、太阳能控制器、直流负载单元、功率电阻模块、离网逆变器、交流负载、变频器等。

二、技术参数

  1、模拟光源:1kW,减速电机拖动,模拟太阳升起到日落。
  2、光伏阵列输出电压/功率:DC12V/120W。
  3、跟踪系统:双轴跟踪,水平360°,俯仰180°,精度±0.5°。
  4、环境采集模块:光照度0-20K(LUX)、精度1%,温度-40-80℃,精度±0.5℃,湿度0-99.9%RH,精度±3%RH。
  5、辅助电源模块:AC220、50HZ,DC24V/3A。
  6、仪表单元:显示电压电流信息、RS485 通讯。
  7、嵌入式组态触摸屏人机界面监测模块:显示光照度、温度、湿度、光伏输入(电压、电流、功率)、控制器输出(电压、电流、功率)、蓄电池电压、逆变输出(电压、电流、功率)、用电量等。
  8、自动/手动跟踪控制模块:西门子PLC 控制手动跟踪或自动跟踪。
  9、西门子PLC 单元:一块S7-200 西门子主控模块、两块EM231 模拟量扩展模块。
  10、继电器驱动模块:驱动模拟光源电机,驱动水平、俯仰电机,独特限位功能。
  11、蓄电池组:12V/24Ah。
  12、太阳能控制器:12V/24V 自动切换、MPPT 充电方式。
  13、直流负载:阻性负载、感性负载;交流阻性负载:交流警示灯;开关电源:输出DC5V/3A。
  14、功率电阻模块:0-1000 欧可调、功率120W。
  15、离网逆变器:DC12V/300W、220V、50HZ、纯正弦波输出。
  16、变频器:三菱变频器;交流电机:25W 交流输入、可变频调速。
  17、上位机:工业控制触摸屏PC 机,远程实时监测系统信息、曲线显示、数据库存储、历史报表查询、存储、打印。
