YG-DM3730型触控交互教学实训套件

型号:YG-DM3730

品牌:锦州 阳光 气象

产品简介:
YG-DM3730触控交互套件既带有WiFi、Bluetooth、Zigbee、GPRS等多种无线通信方式,又带有网络、串口、USB口的多种有线通信方式的触控交互平台。可作为网络广告机、壁挂式终端控制器、物联网网关等使用。该套件适合支持Android开发、Win CE开发、嵌入式系统原理及应用、移动通信网络技术等课程的教学实训。

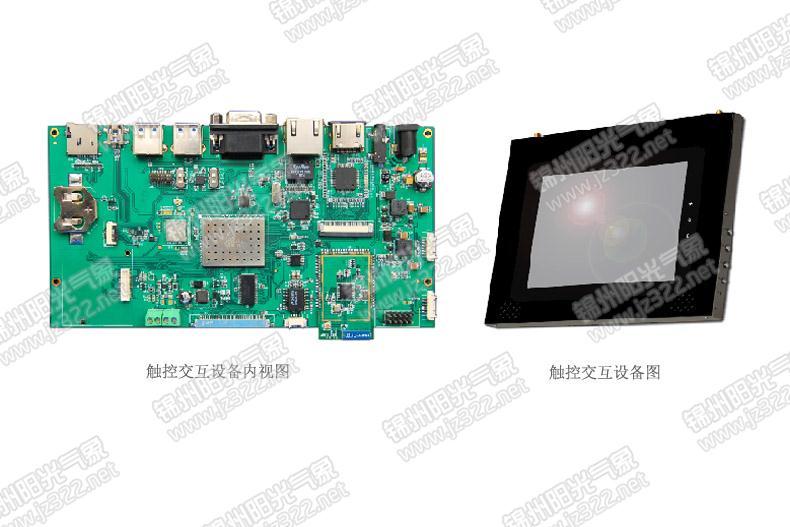

YG-DM3730型触控交互教学实训套件

无标题文

一、概述

    YG-DM3730触控交互套件既带有WiFi、Bluetooth、Zigbee、GPRS等多种无线通信方式,又带有网络、串口、USB口的多种有线通信方式的触控交互平台。可作为网络广告机、壁挂式终端控制器、物联网网关等使用。该套件适合支持Android开发、Win CE开发、嵌入式系统原理及应用、移动通信网络技术等课程的教学实训。

二、系统组成

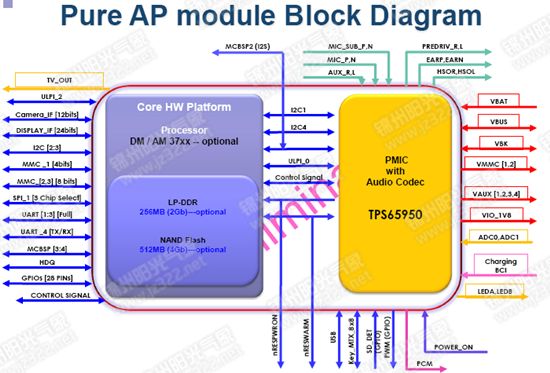

DM3730 AP Module框图

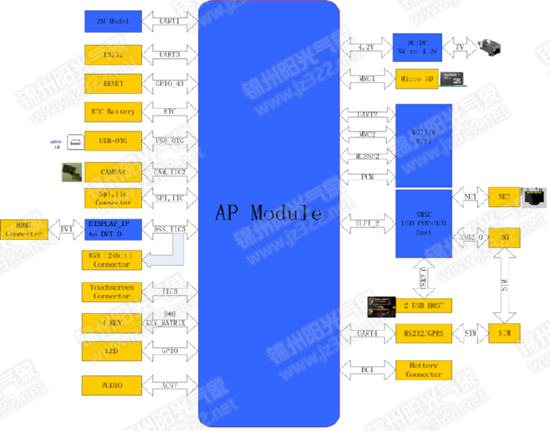

系统的组成结构

三、硬件规格

CPU DM3730 Cortex A8 up to 1GHz
TMS320C64 DSP up to 800MHz 4运放
DDR 512MB
FLASH 512MB
以太网 100M Ethernet controller
RTC 独立RTC
BUFFER 具有总线缓冲器,便于隔离更换
SD card TF卡接口
WIFI/BT 无线网卡和蓝牙(WG7310)
USB HOST 4 个USB高速接口,支持USB鼠标、键盘、U盘、摄像头、(预留一路用于3G扩展),用户可用2路
USB OTG 1个mini USB-AB接口
RS232接口 4路RS232,调试串口一路,扩展蓝牙一路,扩展Zigbee,用户可用一路或GPRS(RS232)
GPRS GPRS
SPI扩展接口 一路SPI扩展接口
I2C扩展接口 一路I2C扩展接口
液晶屏 9.7寸 TFT LCD,分辨率:1024*786
DVI DVI接口
摄像头接口 一路高品质摄像头接口(OV3640 300万像素)每秒15帧以上
音频 AC97标准音频,两个2W扩音器
触摸屏 9.7寸电容式触摸屏
LED指示灯 3个工作状态指示灯
按键 4个功能按键,分别为休眠唤醒、复位、增加音量、减小音量
电源 5V/3A供电

四、系统性能指标

系统电源 电源输入:5V/3A   内部DC/DC变换
系统RTC RTC采用电池及系统电源双供电,当系统上电时采用系统供电顺带给电池充电,系统断电时采用电池供电。
USB接口 USB HOST由核心板产生一个差分对信号,在底板上用USB2.0_HUB芯片把一个USB HOST接口扩展成4个,可以同时接鼠标键盘U盘,2个用USB-A接头接到外部,2个在板内使用,扩展3G或者串口,USB-OTG使用mini-USB-AB头连接到外部。
网络接口 网络接口用USB转NET芯片扩展,再加上带网络变压器的RJ-45,实现网络功能。
串口 3730芯片自带4个串口,分别用于调试、扩展Zigbee模块、扩展蓝牙模块、用户使用或者GPRS扩展2选一。
LCD 9.7寸 TFT LCD,分辨率:1024*786。
DVI DVI基于LCD信号用TFP410芯片扩展,接口为HDMI,接DVI显示器需要用HDMI转DVI线进行转接。
触摸屏 用IIC扩展电容式触摸屏。
音频接口 通过TI TPS65930扩展。
按键 TI TPS65950带有8*8键盘扫描功能,扩展4个按键。
TF卡接口 用MMC总线进行扩展,符合TF规范。
WIFI+BT 用MMC2的SDIO模式扩展WIFI,用UART2扩展BT。
摄像头模块 采用OV3640 模块,300万像素。
