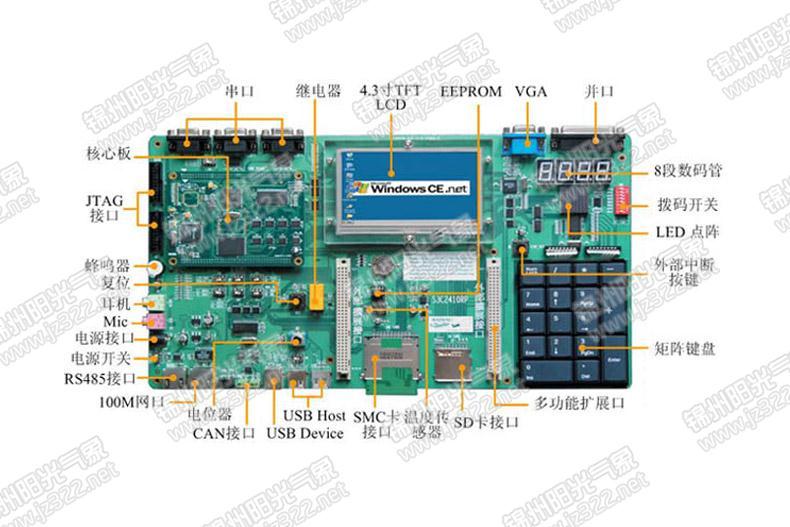

YG-IOT-2410RP嵌入式教学实验系统是以ARM9处理器为核心，扩展了SDRAM、FLASH、SMC卡、SD卡等通用存储器，以及网口、串口、USB接口、CAN、485等通讯接口，辅助LED显示、4.3寸真彩液晶显示、小键盘等其它外围设备，并配套了实验案例、实验指导书，适合于支持嵌入式系统及应用等系列课程的实验教学，集教学实验、课程设计、本科毕业设计、研究生课题研究与企业产品开发于一体的综合平台，支持μC/OS-II、Linux和WinCE操作系统。也适合企业和个人作为二次研发平台。
A、系统完整性
1、涵盖嵌入式系统设计的全部流程。
2、操作系统包括μC/OS-II、Linux和WinCE。
3、实验内容涉及操作系统制作、操作系统引导、底层驱动编写、上层应用程序编写。
B、先进性：
1、板载温度传感器。
2、具有RS232接口、RS485接口、USB接口、CAN接口、SD卡接口、SMC卡接口、以太网、VGA输出、LED点阵、AC97接口、矩阵键盘。
3、采用核心板加底板设计。
4、2×96pin欧式座，引出所有总线信号，可扩展以下多种扩展板：
（1）DSP6713&USB2.0高速数据采集扩展板
（2）FPGA扩展板
（3）GPS&GPRS扩展板
（4）CAN&485通信扩展板（需两块配套使用，板上亦有相应接口，均可使用)
（5）电机扩展板
（6）射频卡&IC卡扩展板
（7）热敏滑动指纹传感扩展板
（8）Zigbee扩展板（需两块配套使用）
5、采用了Advanced Microcontroller Bus Architecture(AMBA)新型总线结构。
C、开放性：
1、系统开放所有软硬件设计资源。
D、硬件规格
| 核心板硬件参数 | |
|---|---|
| 处理器 | S3C2410 202MHz |
| SDRAM | 64Mbytes |
| NOR FLASH | 8Mbytes |
| NAND FLASH | 64 Mbytes |
| 以太网 | 10/100M Ethernet controller (DM9000) |
| 底板硬件参数 | |
| LCD接口 | 标配TFT 16:9、4.3” (480*272)屏 |
| VGA输出接口 | 可接模拟CRT显示器或液晶显示器，分辨率最高可到600×480 |
| 触摸屏 | 四线电阻式 |
| 以太网接口 | RJ45,10M/100M自适应网口 |
| Audio | AC97标准UDA1341、音频输入、双声道mic输出 |
| USB HOST | 2个 |
| USB CLIENT | 1个 |
| JTAG接口 | 标准20pinJTAG接口,带下载芯片 |
| 串口 | 3个RS232 |
| 485通信接口 | 1个 |
| CAN接口 | 1个，带光电隔离 |
| SD/MMC卡接口 | 可接SD卡或MMC卡 |
| SMC卡 | 可接SMC卡（可扩展NAND FLASH）, 支持系统从SMC卡启动。 |
| LED | 16个，分布在核心板和底板上 |
| LED阵列 | 8×8发光二极管阵列 |
| 七段数码管 | 4个7段数码管 |
| AD | 3个模拟输入源：电位器电压输入，温度传感器输入、DA输出作为输入源 |
| DA | PCF8591扩展的D/A通道接口 |
| EEPROM | I2C接口24C16 |
| 功能按键 | 1个 |
| RTC | 实时时钟 |
| 蜂鸣器 | 1个 |
| 拨码开关 | 1组 |
| 继电器 | 1个 |
| 键盘 | 4×5键盘矩阵 |
| 扩展接口 | 2×96pin欧式座，引出所有总线信号 可扩展多种扩展板(选配)： （1）DSP6713&USB2.0高速数据采集扩展板 （2）FPGA扩展板 （3）GPS&GPRS扩展板 （4）CAN&485通信扩展板（需两块配套使用） (板上亦有相应接口，均可使用) （5）电机扩展板 （6）射频卡&IC卡扩展板 （7）指纹传感扩展板 （8）Zigbee扩展板（需两块配套使用） |
E、支持扩展板
为配合嵌入式毕业设计、创新实验与嵌入式竞赛，众多扩展模块可供选择。
 |
 |
 |
| 仿真器 ARM仿真器，兼容MULTI-ICE，实现ARM、XSCALE系列处理器的实时在线仿真，即ARM7、ARM9 、PXA255在线仿真。 | GPS&GPRS扩展板 GPS扩展板实现全球定位地理信息获取，GPRS扩展模块实现短信收发及语音通信，配合实验箱，可实现远程数据采集、通信。 | 电机扩展板 直流及步进电机控制扩展，及继电器输出扩展，实现强电控制。 |
 |
 |
 |
| Zigbee扩展板 局域无线的两种常见通信协议，可实现无线数据传输和无线控制，是信息家电和无线传感器网络的核心部分。 | 射频卡&IC卡扩展板 可实现射频卡和IC卡的读写，可了解RFID先进技术的基本原理。 |
指纹传感扩展板 采用先进的热敏滑动指纹传感器，熟悉生物特征信号的基本处理，提供数据采集、预处理、图像重构实例。 |
 |
 |
 |
| CAN&485通信扩展板 工业标准CAN总线和485总线扩展接口，配套软件驱动及实例实现数据通信。 |
FPGA扩展板 Altera Cyclone II 20万门FPGA EP2C5、配置芯片EPCS4、16个发光二极管、2个八段数码管、4*4键盘矩阵、30MHz 8bit DAC、40MHz 8bit ADC、提供JTAG和PS两种下载配置模式、可独立供电，单独使用。 | DSP6713&USB2.0扩展板 DSP6713实现音频实时采集压缩编解码，配套独立数字信号处理实验，通过HPI和主机通信。USB2.0实现和PC的高速数据传输，实测稳定超过16M字节/秒。 |
1、 软件资源
| uC/OS-II | uCOS | For ARM的操作系统源代码，应用程序源代码 |
|---|---|---|
| GUI 图形界面 | UC GUI源代码 | |
| 工具 | ADS IDE,Multi-ICE，字体转换工具，图片转换工具 | |
| Linux | 内核 | Linux 内核Kernel 2.4.18 |
| 系统引导程序 | Boot Loader (源代码)：PPCBoot ViVi | |
| 文件系统 | JFFS2，Ramdisk | |
| GUI 程序 | QT | |
| 设备驱动程序 | 以太网驱动，USB驱动程序，串口驱动，RS485驱动程序，CAN驱动，液晶驱动，触摸屏驱动程序，音频驱动程序,SD卡驱动，SMC卡驱动，键盘驱动，数码管驱动，LED驱动，VGA接口驱动，继电器驱动，拨码开关驱动 | |
| 工具链 | GUN， MKFS，JFFS2，Jflash | |
| WinCE | 板级支持包 | WinCE 5.0 BSP、SDK、Kernel Project |
| 设备驱动程序 | 以太网驱动，USB鼠标键盘驱动程序，串口驱动，RS485驱动程序，CAN驱动，液晶驱动，触摸屏驱动程序，音频驱动程序，SD卡驱动，SMC卡驱动，键盘驱动，数码管驱动，LED驱动，VGA接口驱动，继电器驱动，拨码开关驱动 |
2、实验资源
| 实验列表 | |
| uc/OS实验 | 1、基础实验： 实验一：ADS集成开发环境的创建 实验二：使用ADS创建工程 实验三：Multi-ICE Server软件的安装 实验四：工程的调试及配置 实验五：Multi-ICE仿真器及超级终端 实验六：FLASH芯片烧录之一 实验七：FLASH芯片烧录之二 实验八：汇编指令实验一 实验九：汇编指令实验二 实验十：C语言程序实验一 实验十一：C语言程序实验二 实验十二：无仿真器程序下载运行实验 实验十三：I/O接口实验 实验十四：串口通讯实验 实验十五：实时时钟实验 实验十六：IIC实验一----EEPROM 实验 实验十七：IIC实验二----基于IIC数码管扫描电路 实验十八：WATCHDOG实验 实验十九：触摸屏控制实验 实验二十：I/O实验---8X8发光二极管点阵实验 实验二十一：A/D转换实验 实验二十二：D/A转换实验 实验二十三：音频接口IIS实验 实验二十四：键盘中断实验 实验二十五：网络通信实验 实验二十六：PROGRAM FLASH实验 2、扩展实验（需要扩展模块）： 实验一：GPS实验 实验二：GPRS实验 |
| Linux实验 | 1、基本实验： 实验一：安装VMware Workstation软件 实验二：安装RedHat 9.0操作系统 实验三：连接宿主PC机与S3C2410-RP目标板 实验四：建立主机开发环境 实验五：配置minicom 实验六：配置超级终端 实验七：配置NFS服务 实验八：编译Bootloader 实验九： 编译Linux内核 实验十：制作文件系统 实验十一：烧写各部分到SMC卡 实验十二：简单驱动程序实验 实验十三：CPU GPIO驱动程序 实验十四：中断实验 实验十五：AD驱动实验 实验十六：DA驱动实验 实验十七：EEPROM实验 实验十八：温度传感器实验 实验十九：键盘驱动实验 实验二十：数码管显示实验 实验二十一：LED点阵驱动 实验二十二：继电器驱动实验 实验二十三：蜂鸣器驱动实验 实验二十四：Dip_Switch实验 实验二十五：LCD控制实验 实验二十六：Web服务器实验 实验二十七：多线程实验 实验二十八：IIS音频实验 2、扩展实验：（需选配相应扩展模块） 实验二十九：RF卡读写实验 实验三十：RS485实验 (板上有对应接口，也可做此实验) 实验三十一：GPS实验 实验三十二：GSM实验 实验三十三：CAN总线通信实验 (板上有对应接口，也可做此实验) 3、QT实验： 实验一：“Hello word！”Qt初探 实验二：创建一个窗口并添加按钮 实验三：对象间通信：Signal 和 Slot 机制 实验四：菜单和快捷键 实验五：工具条和状态栏 实验六：鼠标和键盘事件 实验七：对话框 实验八：Qt中的绘图 |
| WINCE实验 | 1、基础实验： 实验一：安装WINCE并建立开发环境 实验二：建立并编译WIN CE平台 实验三：WINDOWS CE的烧写 实验四：定制SDK并建立EVC下的开发环境 实验五：定制增强型内核 实验六：建立宿主机与实验箱的连接 实验七：继电器实验 实验八：蜂鸣器实验 实验九：DIP实验 实验十：IIC总线—温度实验 实验十一：IIC总线—EEPROM实验 实验十二：IIC总线—DA实验 实验十三：EXTKEY中断程序 实验十四：GPIO LED实验 实验十五：LED点阵实验 实验十六：EVC下的HELLO WORLD实验 实验十七：液晶屏坏点测试程序 实验十八：录音机测试程序 实验十九：简单聊天室程序（CE版） 实验二十：视频点播VOD实验 实验二十一：CEPLAYER播放器实验 实验二十二：串口通讯测试程序（对话框版） 2、扩展实验：（需选配相应扩展模块） 实验二十三：485通讯程序 (板上有对应接口，也可做此实验) 实验二十四：GPS实验 实验二十五：电机实验 实验二十六：射频卡实验 实验二十七：摄像头图像采集实验 实验二十八：GPRS实验 实验二十九：ZIGBEE实验 实验三十：指纹实验 实验三十一：CAN总线通讯实验 (板上有对应接口，也可做此实验) |
