室内型

室外型

一、产品概述

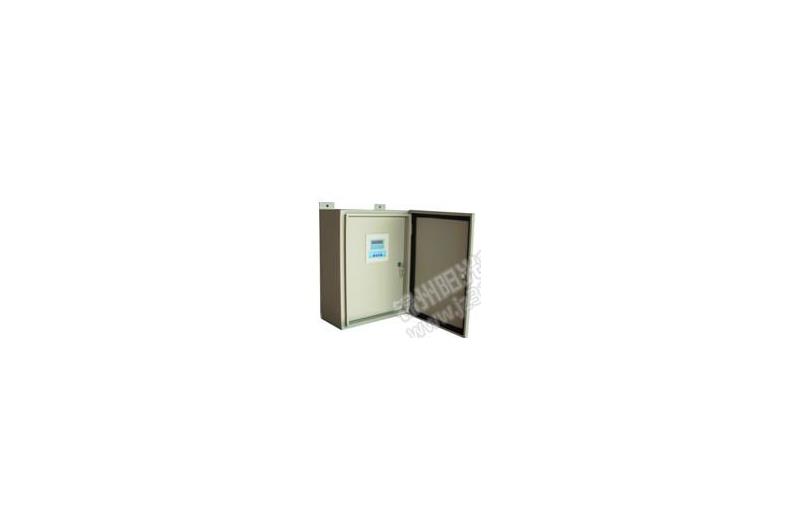

IC卡机井灌溉控制箱是农业机井灌溉管理系统中的核心设备，它将机井灌溉控制器、交流接触器以及配电设备安装在一个机箱内，可以采集灌溉用电量、用水量或灌溉时间并自动收取灌溉费用。IC卡机井灌溉控制箱不仅使管理部门实现了先收费、后灌溉的管理目标；也使农户达到了借助IC卡自主浇地的目的。该产品成功解决了农业机井灌溉管理中长期存在的电费/水费计量不准、拖欠灌溉费用和浪费水资源的难题。

二、产品特点

◆ 通过水利部水资源规约和产品标准检测，包括：《水资源监测数据传输规约（SZY206-2012）》、《水资源监控设备基本技术条件（SL426-2008）》、《特殊区域水文、水资源数据安全采集系统RTU追加测试》。

◆ 获得“全国工业产品生产许可证”。

◆ 采用非接触式IC卡，通过无线方式读写卡中信息，防水、防潮、防攻击。

◆ 采集精度高，采集电量：精确到0.1度；采集水量：精确到1吨；采集时间：精确到1秒。

三、产品分类

IC卡机井灌溉控制箱按照收费方式可分成以下5种：

◆ 电计量型：按照电量收费，需外接脉冲电表或串口输出的智能电表；可显示电量、按照电量充值，也可显示金额、按照金额充值。

◆ 水计量型：按照水量收费，需外接远传水表或流量计；可按照水量显示、按照水量充值也可按照金额显示、按照金额充值。

◆ 时间计量型：按照时间收费，不需外接电表或水表；按照金额显示、按照金额充值。

◆ 电水转换型：把电量转换成水量，按照水量收费，需外接电能表。

◆ 水电计量型：水量和电量同时计量，按照电量（或水量）收费，需外接电能表和远传水表。

四、产品使用

在每眼机井旁安装IC卡机井灌溉控制箱，在每个村（或每个充值点）配置一台IC卡专用管理机（或充值仪），负责为本地区农户的IC卡充值。每个农户配备一张IC卡，农户在浇地前必须先持IC卡到充值点充值，然后才可划卡浇地，浇地完成后再次划卡即可关闭水泵。在本次浇地过程中用了多少电、多少水或多长时间，就自动从农户卡内扣除相应的费用，卡内金额用完就自动停泵。一台控制终端可以供多个农户（轮流）使用。

五、产品功能

◆ 如果IC卡内金额小于设定的下限值，控制终端会自动发出报警信息，提示农户及时充值。

◆ 一台控制终端可供多个农户使用；一个农户也可使用多台控制终端。

◆ 不同村的IC卡不能相互使用，即一个村的卡不能到另一个村使用。

◆ 如果在使用时断电，控制终端内的数据不会丢失，来电后农户可以继续使用。

◆ 具有防雷保护功能，确保控制终端在雷雨季节安全运行。

◆ 不同功率的电机（水泵），只需更换不同电流的交流接触器即可。

◆ 可扩展通讯功能，监控中心可通过GPRS网络对多眼机井的用水情况进行远程监管。

◆ 可扩展电动机保护功能。

◆ 可扩展其它监测功能，如风速、风向、蒸发量、机井水位监测等。

六、技术指标

◆ 显示方式： 8位LED数码管或4行LCD面板显示可选。

◆ 显示范围：-99999999~+99999999。

◆ IC卡读卡：读卡时间≤1秒；读卡距离≤5厘米。

◆ 远程通讯接口：GPRS、TTL、RS232、RS485可选。

◆ 供电电源：AC380V/AC220V。

◆ 工作环境：温度：-40～85℃；湿度：≤95%；无凝露，无导电尘埃，无爆炸物品。

◆ 安装方式：壁挂安装。

◆ 安装尺寸：600*450*250mm。
