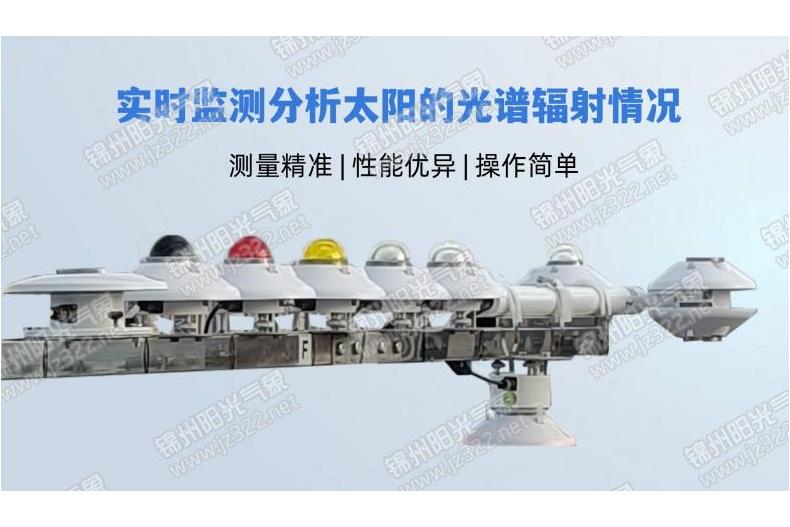

PC-2GL太阳辐射光谱监测分析系统可实时监测太阳各波段光谱的辐射强度，与微机分析软件配合使用显示各路光谱曲线图，光谱所占总辐射的比例，及单位时间内各路光谱的累计量，具有测试精度高、人机界面友好、人工干预少、交直流电共用等特点。可广泛用于太阳辐射研究、材料老化试验、材料透光测试、农业光合辐射研究等领域。
二、产品特点
1、系统按室外观测仪器标准设计，具有防风，防水，抗腐蚀，耐高低温等特点，适合在野外高原等气候恶劣的环境使用；
2、系统采用RS232/RS485等有线通讯以及GPRS/Wifi/RJ45等无线通讯方式，标准modbus协议，方便与其它后台对接；
3、交直流两种供电方式，太阳能供电方式可保证系统待机时间5-7天；
4、安装支架为组合式结构，现场装卸简单，支持定制，无需维护，可长时间户外使用；

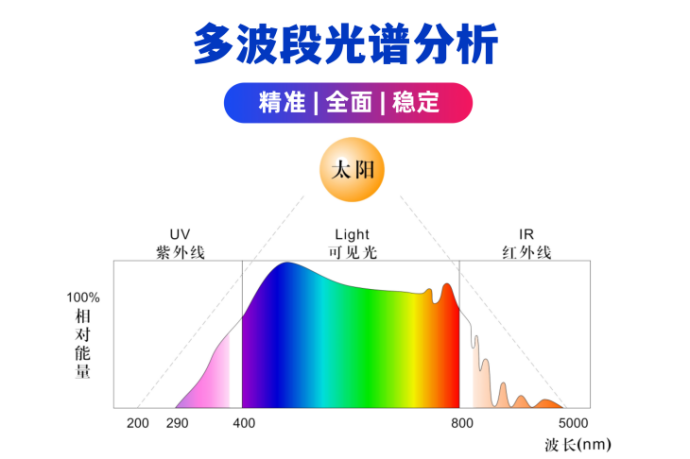

5、选配不同波段的分光谱辐射表可实现太阳辐射中的总辐射、绿光、近红外、紫外、红橙光、红外、紫蓝光、可见光、远红外的实时监测分析，还可以集成其他类型的太阳辐射表；

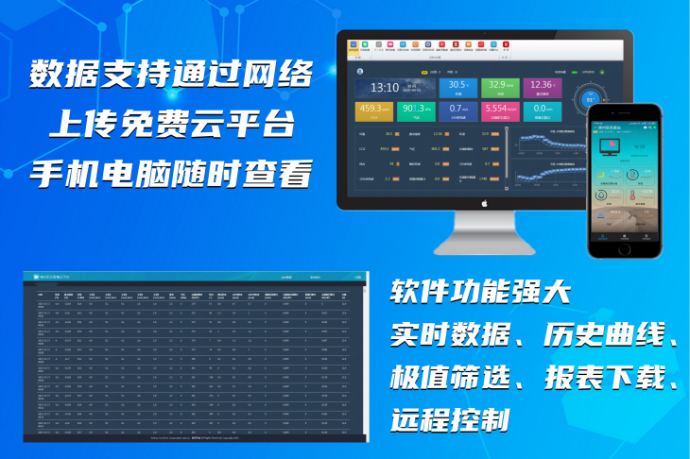

6、系统软件功能强大，即可单机独立使用，也可多套组网，配合无线通讯模块可对接智慧云平台服务软件，协助用户进行随时随地远程数据查询与管理。软件除可实时在线显示各辐射监测数据外，还可生成日报、年报等报表以及光谱曲线分析、极值分析等曲线图，方便用户实时准确掌握太阳光谱辐射情况；
7、数据采集器集采集、存储、显示、通讯功能于一体，数据秒级刷新，存储时间间隔可设置，内部存储器可连续存储4万条数据，也可外接U盘存储器实现不限量存储。大屏幕液晶显示器与薄膜按键配合使用可实现现场单机操作，实时查看数据、设置参数等。

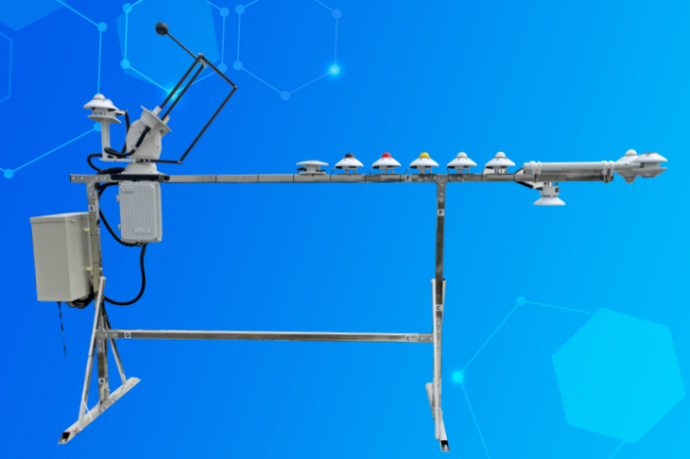

三、系统组成
产品名称 | 产品型号 | 数量 | 单位 |
多通道太阳辐射记录仪 | PC-2B | 1 | 台 |

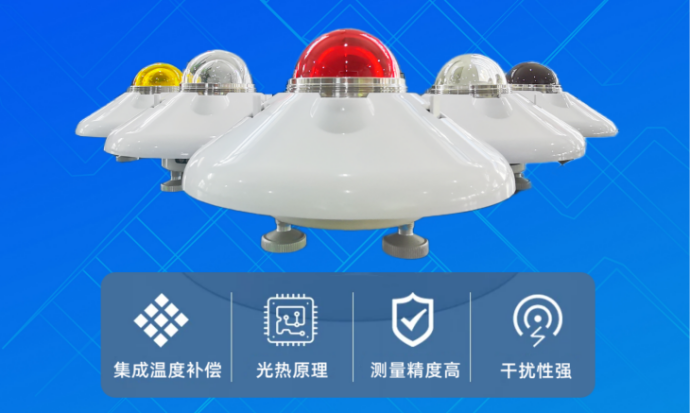

分光谱辐射表(6台) | TBQ-4-6 | 1 | 套 |
长波辐射表 | TBL-1 | 1 | 台 |
太阳光谱分析软件 | PC-2GL | 1 | 套 |
观测支架 | TRM-JT | 1 | 套 |
数据通讯及传感器连接 | 线缆 | 1 | 套 |
太阳能供电系统(可选配) | TDC-25 | 1 | 套 |
注：以上辐射表可根据用户具体需求进行选配增减。 | |||
四、技术参数
PC-2GL太阳光谱分析系统技术指标 | |
供电 | AC220V或DC12V |
功耗 | 100mA（无线通讯200mA） |
输出 | RS232/RS485/GPRS/RJ45/Wifi任选 |
辐射表配置 | 分光谱辐射表（280~3000nm、400~3000nm、500~3000nm、600~3000nm、700~3000nm、760~3000nm），长波辐射表 |
可监测参数 | 太阳总辐射、紫外光、绿光、红橙光、红外光、紫蓝光、可见光、近红外、远红外 |
支架 | 辐射观测支架（可定制） |
防护等级 | IP65 |
辐射表参数指标 | ||
型号 | 项目 | 技术参数 |
TBQ-4-6 分光谱辐射表 | 测量范围 | 0～2000W/m² |
测量精度 | <5% | |
灵敏度 | 7～14μV／W.m-2 | |
响应时间 | ≤30s（99%） | |
内阻 | <400Ω | |
温度特性 | ±2%(-20℃～+40℃) | |
余弦 | 天顶角0°~70°，偏离标准±3% | |
天顶角70°~80°，偏离标准±7% | ||
光谱范围 | 280~3000nm、400~3000nm 500~3000nm、600~3000nm 700~3000nm、760~3000nm | |
工作环境温度 | -40℃~+80℃ | |
工作环境湿度 | 0%RH-100%RH | |
重量 | 0.5kg/台 | |
长波辐射表 | 测量范围 | 0～2000W/m² |
测量精度 | <5% | |
响应时间 | ≤30s（99%） | |
内阻 | 约1000Ω | |
余弦 | ≤±10% | |
光谱范围 | 3500~50000nm | |
工作环境温度 | -40℃~+80℃ | |
工作环境湿度 | 0%RH-100%RH | |
重量 | 1.5kg/台 | |
温度特性 | ±2%(-20℃～+40℃) | |
五、典型应用

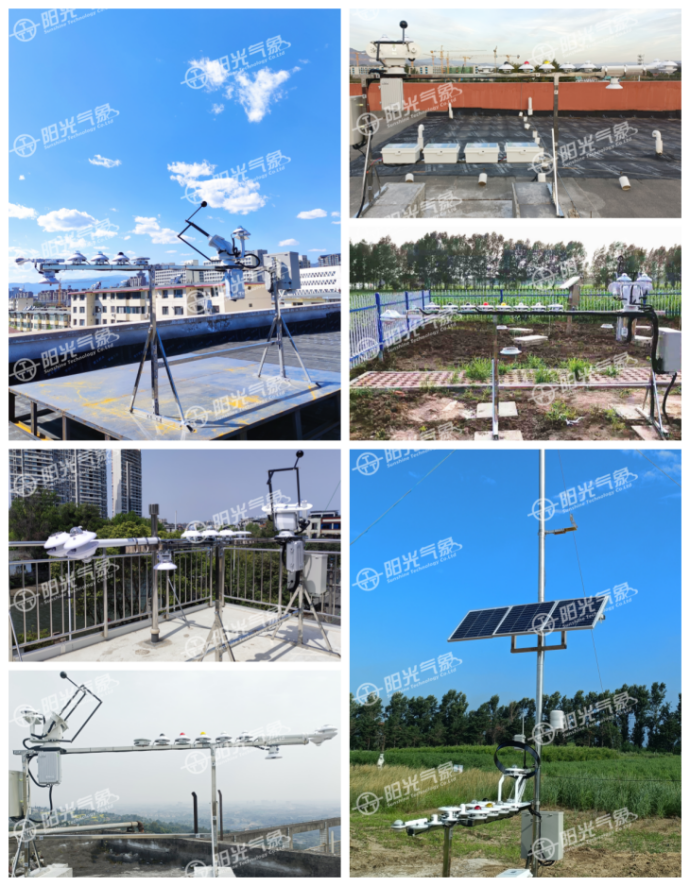

此套系统是太阳能资源和气象评估的理想光谱辐射监测仪器，广泛适用于气象、农业、太阳能、材料老化等科研部门。
