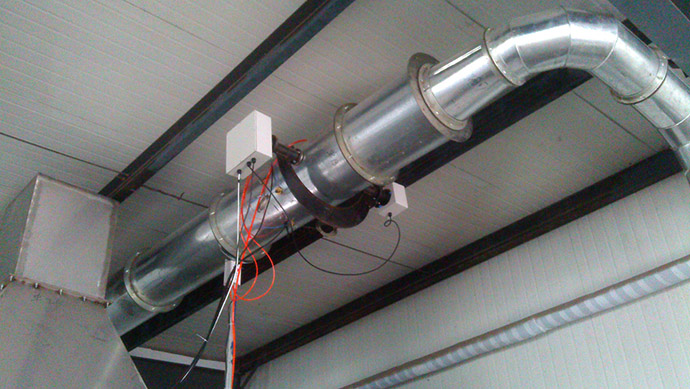

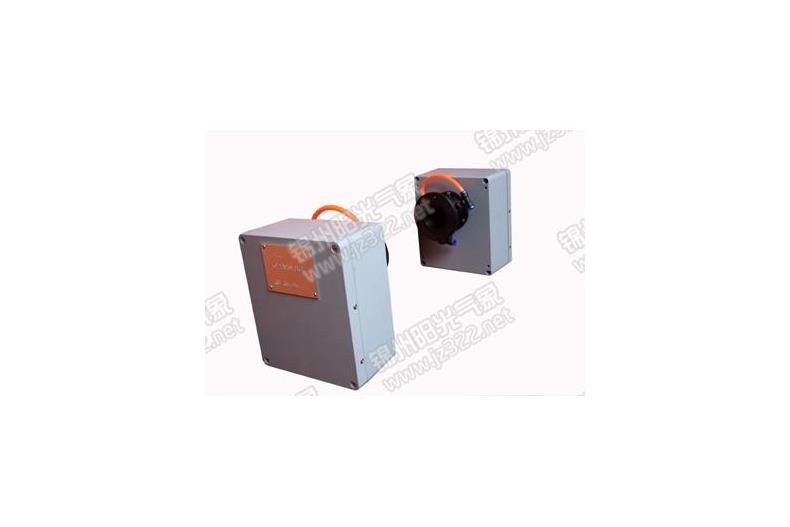

横穿烟道，双光路测量系统，由发射、接收系统和热反射器组成。发射、接收系统中安装有一个高亮度LED光源，它发射出光束通过扩散器后再投射到分光镜上。后者将光束一分为二：一部分光通过透镜射向热反射器，返回后再被聚焦到测量检测器上；另一部分被直接聚焦到参考检测器上。通过计算两个检测器上得到的信号强度的比值即可得到光透过率或不透光度值，由此可间接得出烟雾浓度和粉尘浓度值。
主要特点：
l直接连续测量
l体积小、重量轻、结构紧凑
l直接显示光透过率或不透光度
l带镜头污染监测和补偿装置
l自动标定与手动校准，方便灵活
l测量路径0.5－5米
l带空气吹扫通路
l长寿命LED信号光源
l无运动部件－维护量小
l安装调试简单
主要技术参数：
工作原理： 横穿烟道、双/单光路透射
光 源： 高亮度LED
响应时间： 5秒钟到达终值的98％
测量范围： 光透过率0-99.99%
分 辨 率： 0.01％
可探测气体： 烟雾、甲烷或相关气体
光路长度： 0.3－5米 标准型（其他长度可定制）
平均时间： 1-59秒
标定与校准： 手动标定与校准（配带校准器）
显 示： LCD液晶显示屏
模拟输出： 4-20mA电流环
数字输出： RS485/232
继电器输出： 两路开关量输出（报警值设定）
工作温度： -20 －50 °C
工作湿度： 0-99%（无冷凝）
供电电压： 220VAC；可选12、24VDC
功 耗： 收发系统最大18W，热反射器8W
振 动： 2Hz-60Hz,最大振幅2mm
外壳材料： 压铸铝
