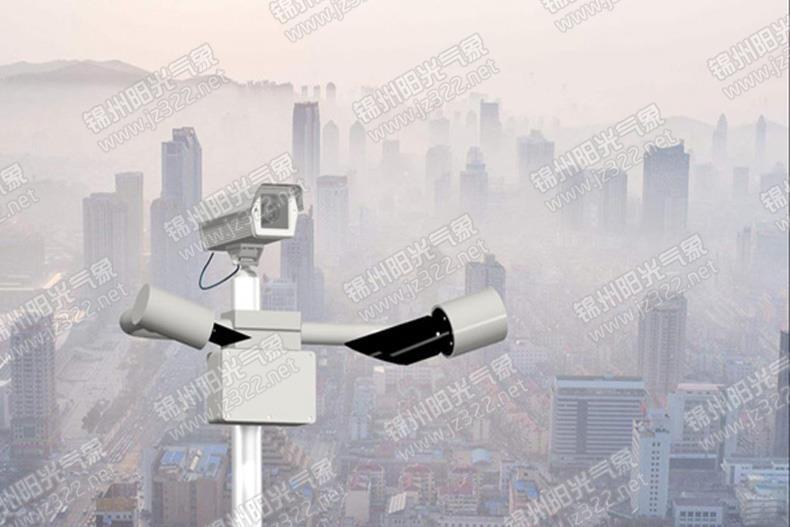

YGHB-2型 能见度仪用于环保监测中的城市环境摄影系统

型号: YGHB-2型

品牌:锦州阳光气象

产品简介:
针对新的国家规范要求和市场需求,对于一些地市空气监测子站需要增加城市环境摄影系统的建设,该系统可分为能见度拍照系统和室内(外)安保系统。 总站气函[2013]33号中针对能见度拍照系统,一般要求能在用户指定条件下实现连续摄影拍照,并能同步实现拍摄的图像远程传输,或者能与能见度监测仪器进行联动触发拍照,形成叠加数据的照片,对拍摄的图片进行

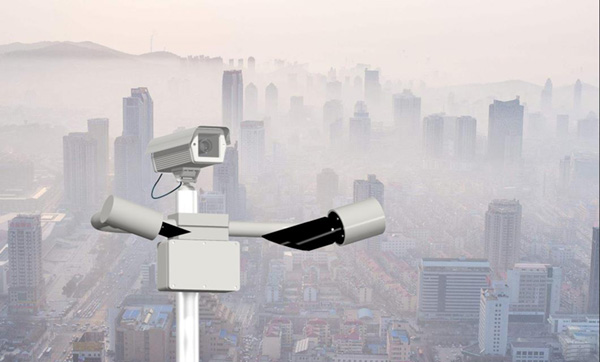

YGHB-2型 能见度仪用于环保监测中的城市环境摄影系统

一、系统概述



  针对新的国家规范要求和市场需求,对于一些地市空气监测子站需要增加城市环境摄影系统的建设,该系统可分为能见度拍照系统和室内(外)安保系统。

总站气函[2013]33号中针对能见度拍照系统,一般要求能在用户指定条件下实现连续摄影拍照,并能同步实现拍摄的图像远程传输,或者能与能见度监测仪器进行联动触发拍照,形成叠加数据的照片,对拍摄的图片进行远程传输。

对于室内(外)安防系统,一般要求对监测子站点位站房室内外关键部位进行实时摄影,并存储于托管站的计算机系统,储存期至少2周。

目前,各地环保局正在加强空气质量监测子站灰霾自动监测业务,除了常规的SO2NOxPM10COO3PM2.5监测指标外,在国家环保部十二五规划中,也明确将对各个重点城市子站以及后续的地市甚至是县级站农村背景站点建立完善的质控管理机制,也需要增加配套的大气能见度可视监测系统(也可称之为能见度拍照系统)。

能见度可视监测系统分为室外前端设备和室内后台监控计算机。安装在子站室外的前端设备主要包括能见度仪和高清相机两部分。HY-NJD1能见度仪自身是标准RS232数据接口,通过RS232-RJ45模块可以转换成以太网传输。通过路由或者交换设备连接能见度仪器、百兆网口高清相机和室内监控计算机,室内监控计算机通过IP地址可以准确定位前端设备。整个系统通讯协议采用TCPUDP均可。后台计算机通过FTP方式上传或开放相关接口,可以提供向远方更高级后台共享该子站监测数据。

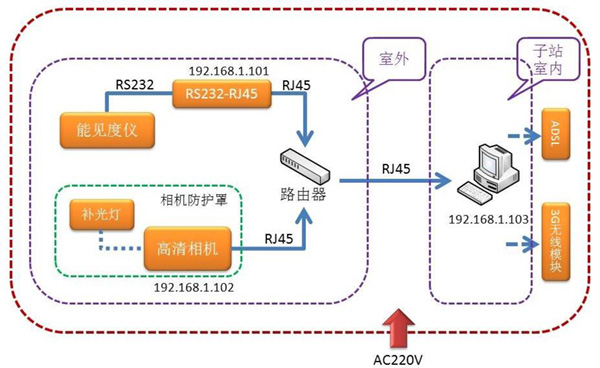

能见度拍照系统架构图



1、 数据采集、传输

能见度仪通过RS232-RJ45模块可以转换成以太网传输。选用的百兆网口高清相机可以直接接入交换机。处于交换机同一网段内的后台监控计算机通过IP地址可以与各前端设备准确地交互数据。整个系统通讯协议采用TCPUDP均可。

  能见度仪1分钟主动上传1次测量数据和其自身状态信息。

  百兆网口高清相机可以按照预设的时间间隔拍照,也可以再后台计算机设置检测到能见度值达到预设的报警阀值将实时触发相机进行抓拍。

  后台计算机通过FTP上传或开放相关接口,可以提供向远方更高级后台共享该子站监测数据。



2、数据监控、处理

  无论是定时或是预警机动抓拍,后台计算机都将当前时间、站点位置、能见度测量值等字符信息与照片实时叠加。处理好的复合照片将按照站点和时间层级存储在本地,随时提供查询。

  后台计算机将实时监控能见度仪和高清相机的工作状态,以及能见度测量数据,当某一项达到预设的报警阀值时,将以颜色、声音甚至是弹窗形式立即向用户报警。



3、数据查询、导出

系统配备大型数据库,叠加了字符信息的复合图片将按照国际通用的MPEG-2JPEGH.264等压缩算法进行压缩存储

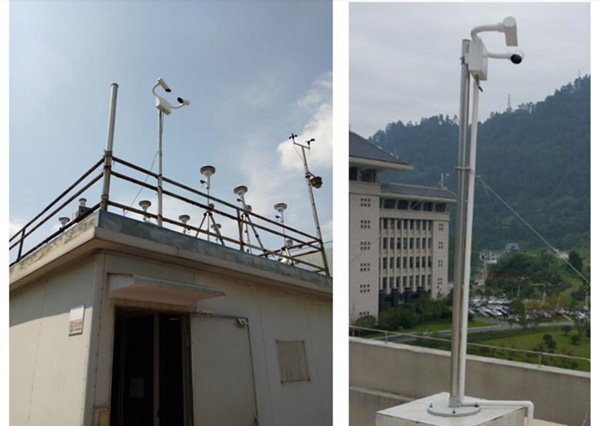

相关案例
