TBQ-6型光照度传感器

型号:TBQ-6

品牌:锦州 阳光 气象

产品简介:
TBQ-6型光照度传感器具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点,适用于各种场所。尤其适用于农业大棚、城市照明等场所。

TBQ-6型光照度传感器

无标题文

一、概述

    TBQ-6型光照度传感器具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点,适用于各种场所。尤其适用于农业大棚、城市照明等场所。
光照传感器可以测量以lux为单位的照明光(1尺烛光=10.764lux),该光照是肉眼可以看到的。

二、基本原理


    TBQ-6型光照度传感器采用对弱光也有较高灵敏度的硅兰光伏探测器作为传感器。光伏探测器的工作原理为:在热平衡下,由于pn结中漂移电流等于扩散电流,净电流为零。有光照射时,则在p-n结内出现两种相反的电流。光激发产生的电子-空穴对,在内建电场作用下形成的光生电流Ip,它与光照有关,其方向与p-n结反向饱和电流I0相同;
    光生电流流过负载产生电压降,相当于在p-n结施加正向偏置电压,从而产生电流ID。TBQ-6型光照度传感器正是利用这一原理完成对光照度的准确测量。

三、典型应用

    广泛应用于农业大棚、城市照明、建筑环境、路灯控制等场所。

四、技术参数


序 号名 称技术范围
1 供电电压 24 V DC
2 测量范围 0~200000 Lux
3 输出范围 4~20mA/0~500mV
4 最大允许误差 ±5%
5 重复测试 ±5%
6 温度特性 ±0.5%℃

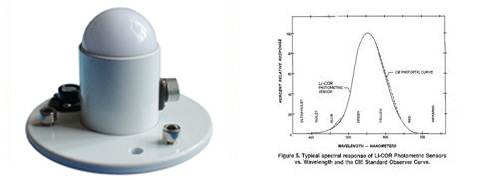

7 感光体 带滤光片的硅兰光伏探测器
8 波长测量范围 380nm~730nm
9 操作环境温度 -30℃~+60℃
10 操作环境湿度 0~90%RH
11 储存环境温度 -30℃~+60℃
12 储存环境湿度 0~90%RH
