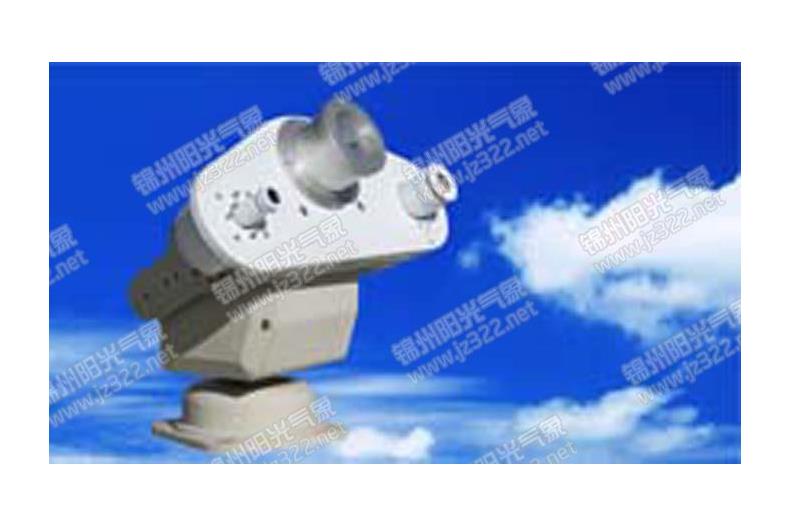

TBQ-2SD型太阳入射角跟踪测量仪

型号:TBQ-2SD

品牌:锦州 阳光 气象

产品简介:
TBQ-2SD 太阳入射角跟踪测量仪是测量所在位置平面法线与太阳入射直线夹角的(太阳入射角)的测量仪器,由于太阳是移动体,入射角度随时改变,所以太阳入射角跟踪器是可以跟踪太阳运行的测量装置。

TBQ-2SD型太阳入射角跟踪测量仪

无标题文

一、概述

    TBQ-2SD 太阳入射角跟踪测量仪是测量所在位置平面法线与太阳入射直线夹角的(太阳入射角)的测量仪器,由于太阳是移动体,入射角度随时改变,所以太阳入射角跟踪器是可以跟踪太阳运行的测量装置.它是光追踪+旋转角度测量+光照强度测量+跟踪运行等综合技术的结合系统,全部采用自动控制,测量结果传入微机,精度较高,是目前国内先进的太阳入射角测量仪器。

二、基本原理

    TBQ-2SD 太阳入射角跟踪测量仪采用太阳直接辐射表与角度传感器及四象限光平衡传感器等方面技术自动跟踪太阳运转,使太阳光垂直照射到辐射传感器的光筒内。仪器由底座、台架、丝杠、齿轮箱、电机、微机控制器、直接辐射传感器、电源等部分组成。跟踪软件按照太阳运动轨迹与光追踪相结合方式运行。采用二维自动跟踪方式,太阳赤纬角跟踪自动调整,可实现全天侯自动对太阳的实时追踪。

三、技术特点

1、太阳能产品测试:太阳能集热器入射角跟踪系数,是集热器测试的重要指标,国标要求太阳与集热器平面形成六个角度测量瞬时效率,由于TBQ-2SD 太阳入射角跟踪测量仪可以控制跟踪装置旋转达到测量效果.因此是太阳集热器测试中的必备仪器。
2、建筑应用: 相应位置的建筑与太阳入射角度是不一样的,人工测量较为繁琐,采用TBQ-2SD 太阳入射角跟踪测量仪可以实时记录太阳与建筑的入射角度,分析其节能效率。
3、测量内容:A.太阳入射角度  B.太阳直接辐射值  C. 日照时间。
4、直接辐射的测量是仪器的关键部件,它可以实时监测太阳的光照指标,保证跟踪精度与测试质量. 日照时数定义:太阳直接辐照度达到或超过120W/m2时间段的总和,以小时为单位,取一位小数。因此仪器可以测量直接辐射与日照时间两相参数。

四、技术参数


项目名称技术参数备注
1 太阳入射角测量 太阳入射角跟踪精度  <±0.5°
入射角跟踪范围 0~90° 太阳赤纬角度
2 直接辐射测量 灵敏度 7~14μV/W·m∧-2
响应时间 ≤15s 99%
内阻 约100Ω
稳定性 ±1%
温度特性 ±1% -20℃~+40℃
精度  <5%
3 日照时间测量 测量范围 0~24h
精度 <±0.1h
分辨率 0.1h
4 全自动跟踪器参数 电源电压 AC 220V±l0%
功率 12W     交流供电
100W 太阳能供电
跟踪精度 <±0.5 采用微机控制技术,二维角度自动跟踪(4小时内数值)
速率 50º/sec
运行环境 -30℃~+60℃ 温度
<99%RH 湿度
水平运行角度 0°~ 270° 太阳方位角
垂直调整角度 -45°~ +45° 太阳赤纬角
适应传动方式 丝杠、齿轮等传动方式
 整体重量: <7.5kg
5 数据输出方式 仪器标配为RS232通讯格式,与微机通讯可以形成EXCEX数据文件.通讯方式可以满足有线(RS232或RS485),无线,网络(RJ45),无线网络(GPRS)等通讯模块的要求。
