图 1. 全天空成像仪
★★★ 1.我们拥有国内外上万家光伏电站项目应用的经验；
★★★ 2.我们的产品可以工作在各种极端气候地区全自动运行；
★★★ 3.我们拥有专业的售后科技团队，随时为客户提供服务；
★★★ 4.我们的产品全部通过国家气象计量部门检测合格；
★★★ 5.我们拥有专业产品研发团队、为产品提供持续更新。
一、产品简介
TBK11 型全天空成像仪为新一代全天空成像仪，拥有独特的技术优势，可以在无太阳遮挡而完全暴露在太阳光照之下清晰的自动记录全天空云状分布数据，时空分辨率较高，得到的云量计算结果更精确。可用于监测天气和云况变化、太阳能产能预报和光伏发电性能评估等，其嵌入太阳能监测系统可以极大增强区域太阳能资源研究和预测的能力。

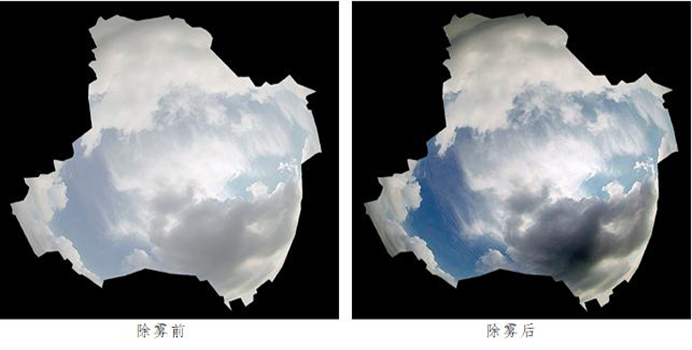

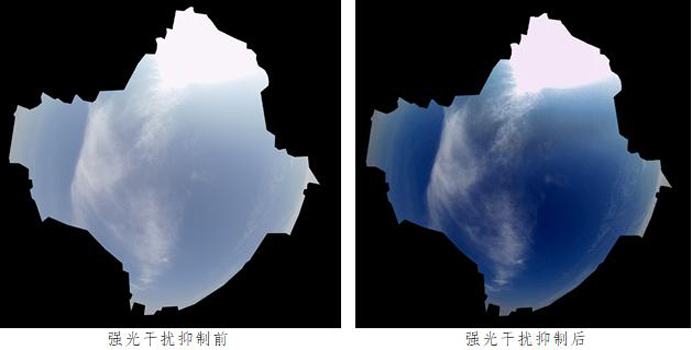

该系统内置了自主研发的强光干扰抑制算法、衍射光抑制算法、除雾算法、云层识别算法等重要算法，必要时可对各算法的相关参数作出调整，以适应各种极端条件下的天空影像数据识别。
该产品主要由成像部分、环境保护系统组成，成像部分是一款高性能带鱼眼镜头的数字成像系统，定时拍摄获取全天空可见光红、绿、蓝三波段图像，采样频率最短为30秒；环境保护系统是根据不同的外场环境而设计的温控系统和防雨雪装置等。
二、 产品说明
随着自然科学的发展，云况的观测正持续被重视。在早期，对于云况的观测，需要专业人员通过肉眼观测，并手动记录观测结果，而且观测结果和实际情况存在很大差异。而TBK11全天空成像仪替代了人工观测，实现了无人值守的对天空全天候自动实时观测，降低了人力成本、提高观测精度。
TBK11采用了180°超广角、高分辨率、全彩传感器，能够全自动实时记录全天空云况信息，并通过先进的图像AI识别技术及高速云检测计算模型，高速准确的计算云量信息，进而实现光伏产能预测和光电评估。通过标准网卡接入互联网，并通过网络将数据传送到服务器或者监控电脑上。
TBK11的控制软件中集成了地平线确定工具，为用户提供了更灵活性的功能需求。例如可以通过软件设置天顶角范围、地物屏蔽区域或者用户感兴趣的区域，可有效避免测站周围有遮蔽物对观测结果的影响。对于观测数据和观测结果，可以生成标准的JPEG格式图片，便于第三方软件查看和编辑。

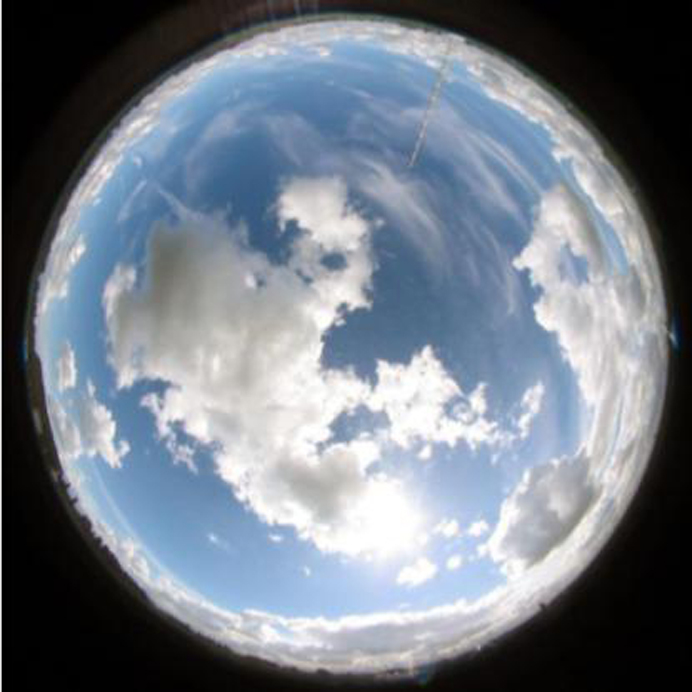

图 2. 全天空成像仪所拍云图

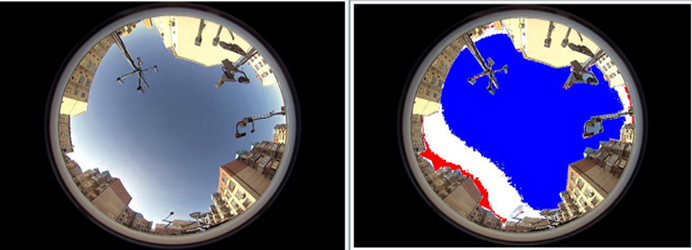

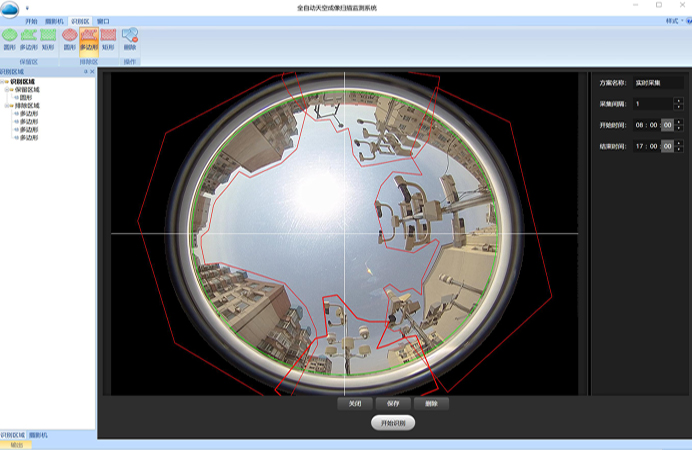

图 3. 地平线及地物屏蔽设置
图 4. 云量识别设置窗口
三、 产品优点
l 可以自动进行全天空云量的持续性观测，时空分辨率较高，得到的云量计算结果较人工目测、卫星探测的结果更精确。
2 采集全天24小时可见光彩色图像，当日观测拍摄结束生成当日所有图像的动画视频。
3 无太阳遮挡装置，有效记录全天空云况信息。
4 设备采用防雨和监控装置，可以在户外长期工作，无人值守。
5 功耗低，体积小，重量轻，便于野外安装。
6 设备的最小采集频率是30秒/幅图片。
7 内置电脑主机，无需额外安装工作站；
8 可连接网络，通过终端远程操作和监控
9 设备软件有云检测、云量和能见度数据的估算和处理。
四、 应用领域
l 云量和当前气象状态监测
2 太阳能产能预报
3 光伏发电性能评估
4 常规航空气象
5 军方和航天监测
6 遥感和大气研究
7 UV-B监测
8 大气污染防治和研究

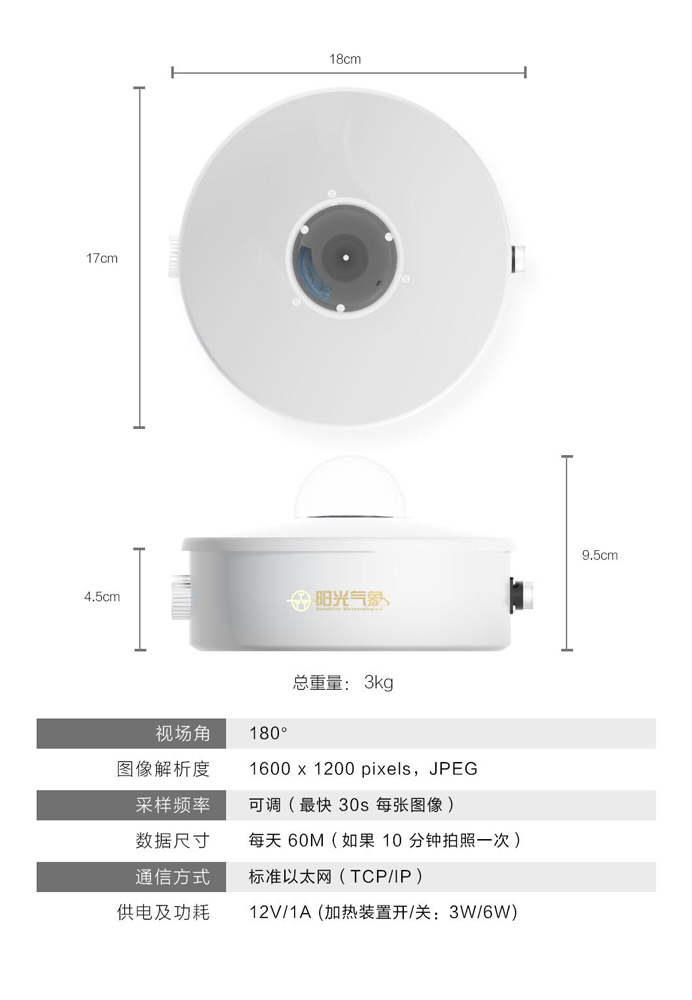

全天空成像仪 | 主机 | 内嵌电脑主机/自动曝 |
视场角 | 180° | |
图像解析度及存储格式 | 1600 x 1200 pixels，JPEG | |
采样频率 | 可调（30s 每张图像） | |
数据尺寸 | 每天 60M（如果 10 分钟拍照一次） | |
操作系统 | Win XP, Vista, Win 7 and Win10 | |
通信方式 | 标准以太网（TCP/IP） | |
软件 | 分布式操控软件，可以通过服务器控制多台成像仪，具有数据存储、显示和再处理功能。 | |
防护 | 内置防水通风系统 | |
尺寸及重量 | 20 x 20 x 20 cm / 3 kg | |
防晒罩 (可选) | 大尺寸太阳防晒罩 | |
供电及功耗 | 12V/1A (加热装置开/关：3W/6W) | |
测云距离 | 0-10km | |
云量范围 | 0~100% | |
分辨力 | 1% | |
可见光像素 | ≥100 万 | |
红外探测波长 | 8-14μm | |
探测温度范围 | -80℃-25℃ | |
报告周期 | 10 分钟 | |
测量精度 | ±20%（水平） | |
能见度 | ≥2km | |
工作环境参数 | 工作温度 | -45℃-+60℃ |
工作湿度 | 5%-100% | |
防护等级 | IP65 | |
振动 | GB/T 2423 | |
EMC | GB/T 17626 | |
电气安全 | GB/T 6587 |
六、 与同类产品相比优点
| TBK11 型全天空成像仪 | 其他品牌 |
遮阳装置 | 拍摄云图无遮挡区域 先进技术，无需太阳遮挡 | 有太阳遮挡 |
视场角（度） | 宽视场角，全天空拍照 180° | 160° |
图像分辨率 | 分辨率高，云图识别更精确 1600 x 1200 pixels 24bit | 352 x 288 pixels 24bit |
功耗 | 功耗低，适合野外观测 直流供电 12V~1A 无加热3W；有加热6W | 交流供电 220V 无加热@60W；有加热@560W |
便携性 | 质量轻，体积小，方便携带 3 kg 20.0 x 20.0 x 20.0 cm | 约 30 kg 53.0 x 47.8 x 86.9 cm |
镜面维护 | 长期使用，图像质量不变 光学镜面不易磨损 | 铝反射镜面长期磨损 |
七、 质量保证和售后服务
从系统设备到货之日起壹年内，我公司负责免费维护，保修一年，终身维修，并更换非人为原因和非不可抗力造成的故障部件。
若发现现场有人对系统进行了人为破坏、私自更换配件或非正常使用，我公司不承担因此而带来的维护工作和相应损失。
我司在质量保证期内为采购方免费提供以下技术支持服务：
（1）电话咨询
为用户提供技术援助电话，解答用户在使用中遇到的问题，及时为用户提出解决问题的建议。
（2）现场响应
用户遇到使用技术问题，电话咨询不能解决的，我司在 4 小时内响应，主城 24 小时、区县 48小时内采取相应措施，确保设备正常工作。
（3）技术升级
技术升级在质保期内，如有产品的技术升级，我司将及时通知用户，如采购人有相应要求，我司可提供升级服务。
八、 企业简介

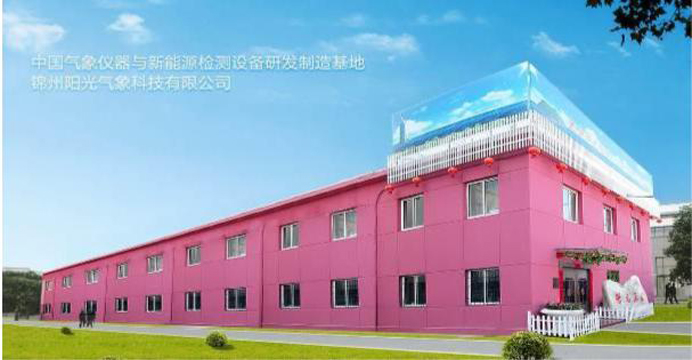

锦州阳光气象科技有限公司（简称：阳光气象）位于渤海之滨的辽西中心城市－锦州，是中国领先的气象环境仪器与新能源检测设备解决方案提供商。公司拥有专业的技术人才，雄厚的研发力量，完善的检测装备与领先的工艺流程，使阳光气象成为国内，集科研开发、加工制造、国际贸易为一体的实力雄厚的技术开发公司。
阳光气象坚信一流的技术人才是产品质量的基本保证。“科技以人为本，坚持产业创新”是阳光气象一直坚持的企业发展原则，公司具备专业的技术人才，涉及电学、光学、机械、计算机、自动化等领域。公司与多家科研院所建立了良好的技术合作关系，不断对产品进行改进和创新，并结合了国外先进的生产工艺，产品性能达到国际领先水平。
阳光气象专业致力于环境与新能源仪器的研发与制造。公司成立十多年来，先后在国内建设了国家级、省级、企业级的太阳能检测中心一百多家，并且多家都通过了 CNAS 认证，得到了行业专家的认可。我公司生产的太阳能检测设备多数获得国家专利，具有独立的自主知识产权，是阳光公司独立设计制造的专有产品。
气象环境仪器已经成为阳光公司的定型产品，我公司开发的百余种气象环境仪器得到了国内外用户的认可与应用，阳光品牌已经成为行业内的标志，产品可广泛应用于气象、农业、林业、水利、建筑、交通，能源等领域。
