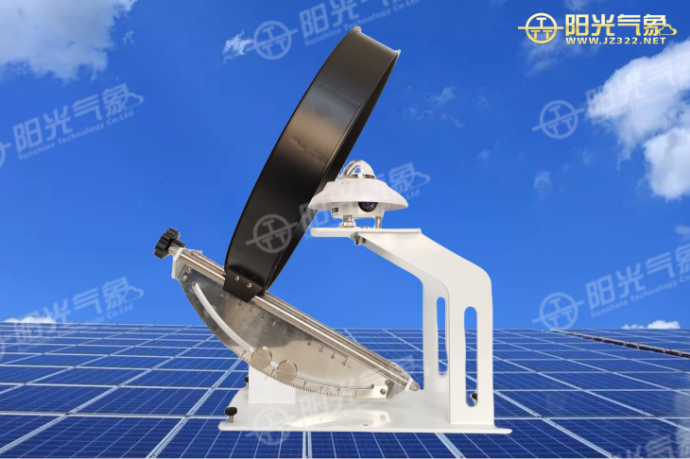

散射辐射是太阳光经大气层中的空气分子、云滴和气溶胶的散射作用（天空散射）以及地表漫反射（地面散射）等形成的。要进行散射辐射的研究, 就要对太阳散射辐射进行准确的观测。我公司生产的TBD-1散射装置与TBQ-2总辐射表配套使用可以精准测量太阳的散射辐射。散射装置由遮光环圈、标尺、丝杆调整螺旋、支架、底盘组成，可以有效保证从日出到日落连续遮住太阳直接辐射，使位于遮光环中心的辐射感应平面可以准确地测量出散射辐射。被广泛应用在气象台站、科研部门、农业林业等领域。

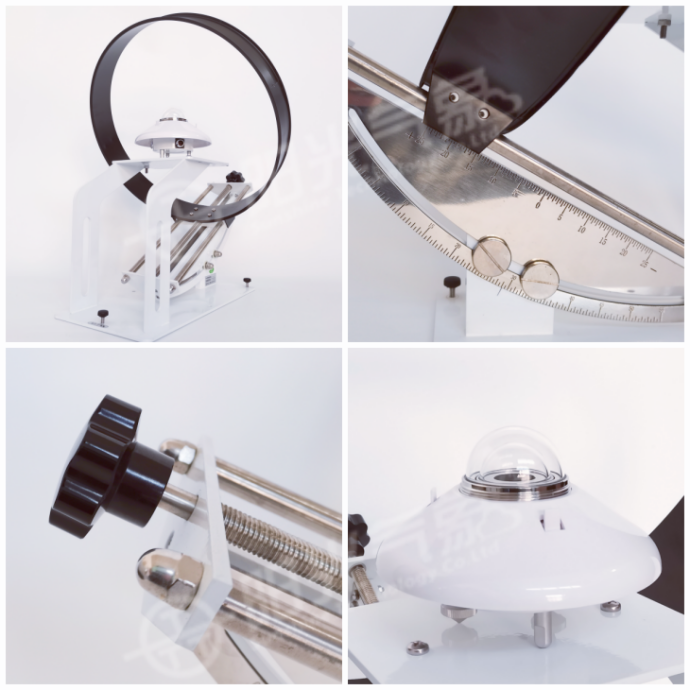

本装置设有宽度为65mm，直径为400mm的遮光环圈，固定在刻有纬度刻度与赤纬刻度标尺的丝杆调整螺旋上。标尺与支架固定在底盘上，根据架射地点的地理纬度而固定。总辐射表安装在支架平台上，其高度应正好使辐射感应平面（黑体）位于遮光环中心。通过调节赤纬度，可使遮光环全天遮住太阳的直接辐射。
该表为热电效应原理，感应元件采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。为减少环境温度对表的性能影响，辐射表内部配有温度补偿电路，该表内罩为石英玻璃，外罩经精密冷加工磨制而成的光学玻璃，双层半球罩结构大大降低了红外辐射的影响。
1、全金属机身、表面静电喷塑、防腐蚀能力强；
2、纬度、太阳赤纬角刻度双重校准，保证遮光环全天遮住太阳的直接辐射；
3、光热原理测试太阳辐射，精度高，受环境影响小；
4、 无需供电，零功耗工作模式；
5、输出为标准的0-20mv信号，配合变送器可输出4-20mA或RS485等信号，也可根据用户需求进行定制化生产；
6、即可以单独使用，也可与其他的辐射表组合使用；
| 名称 | 技术参数 |
| 灵敏度 | 7～14μV／w.m-2 |
| 时间响应 | ≤30S（99%） |
| 内阻 | 约350Ω |
| 稳定性 | ±2%（一年内灵敏度变化率） |
| 余弦响应 | ≤±5%（太阳高度角10°时） |
| 光谱范围 | 0.28~3μm |
| 温度特性 | ±5%（-20℃～+40℃） |
| 重量 | 10kg |
| 测量范围 | 0～2000W/m2 |
| 信号输出 | 0～20mV（与变送器配合可输出RS485或4-20mA） |
| 测量精度 | ＜5% |

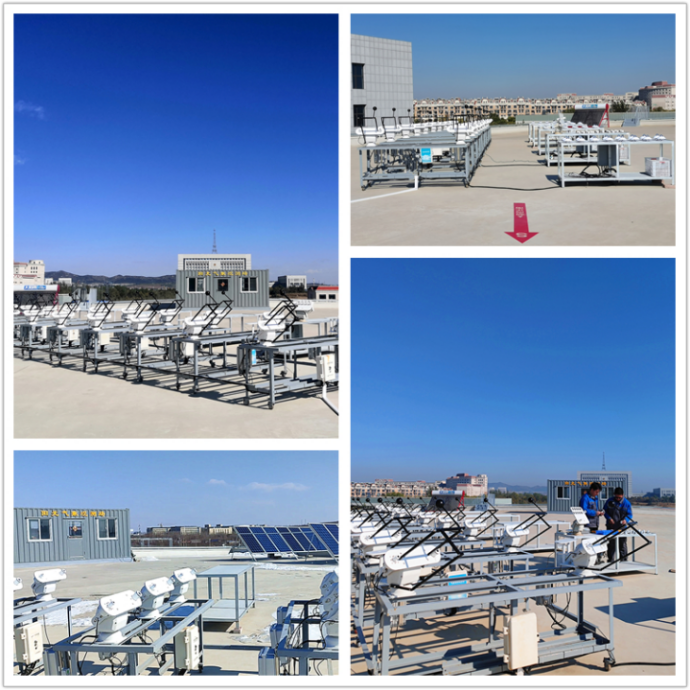

我公司拥有1500m²的标准太阳辐射观测场，场地四周平坦、空旷，无建筑遮挡与人为干扰，完全符合太阳辐射监测仪器对地面观测场的需求，为太阳辐射传感器户外测试和标定提供了标准的测试环境，保证了测试数据的准确性、有效性。

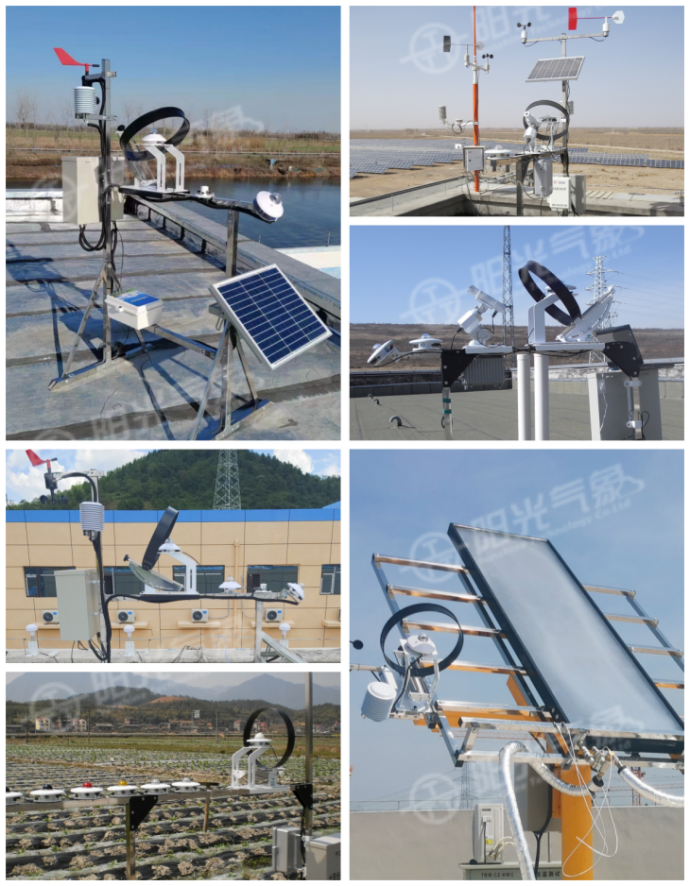

产品广泛应用于太阳能光伏发电、太阳能实验室、太阳能建筑领域、太阳能热水器、太阳能工程、农林业生态研究以及极地、海洋、冰川气候研究，天气与气候的研究。
