JGWY-1激光位移传感器

一、JGWY-1激光位移传感器介绍

    JGWY系-1激光位移传感器，测程大，距离最远200m，精度高，精度最高1mm。 JGWY系-1激光测距传感器还具有丰富的工业数据接口（RS232、485、422、0-10V，0-5V，4-20mA等），超强的抗干扰能力，广泛的应用于钢铁工业、冶金工业、汽车工业、印刷工业、食品工业等各类工业控制和各类野外监测、检测现场。

二、JGWY-1激光位移传感器应用场合

1、反射镜测量各种物体距离；
2、滤光镜可测高温被测体；
3、防爆盒可用于防爆环境；
4、摆动电机可用于2D轮廓测量；

三、JGWY-1激光位移传感器性能指标

1、光学参数
激光特性：红色激光二极管。
波 长：620nm～650nm。
激光等级：2级。
光斑类型：点或线。
光斑大小：点光斑5mm@10m，线光斑3mmX150mm@10m。
输出功率：小于1毫瓦。

2、电气参数
工作电压：5V或18～24V。
电 流：小于170mA。
输出格式：数字量RS232、RS485或RS422，模拟量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、机械参数
外壳材料：铝合金镀膜或喷塑。
窗 口：玻璃窗口。
接线方式：航空插头或预留2m屏蔽线。

4、环境参数
防护等级：防水及防尘，IP65等级，按照IEC529标准。
存储温度：-30℃～+80℃。

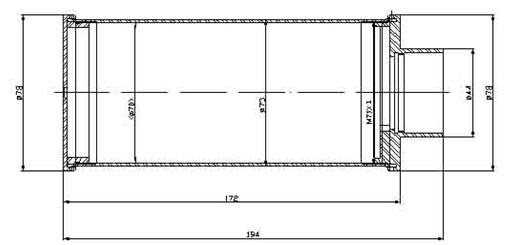

四、JGWY-1激光位移传感器安装尺寸图

五、技术指标

  1、型 号：JGWY-1
  2、量 程： 0.05m～70m
  3、精 度： 1.5mm
  4、分 辨 率： 1mm/0.1mm
  5、采样频率： 2Hz～15Hz
  6、工作温度： -10℃～+50℃
  7、存储温度 ：-30℃～+80℃
  8、工作电压： 直流5V/12V
  9、功 耗： 1.5W
  10、输出格式： RS232、RS485、0～5V、0～10V、4～20mA、NPN
  11、光斑直径 ：10mm@30m
  12、尺 寸： 45×70×150mm
  13、重 量 ：300g

六、JGWY-1激光位移传感器维护和保养

  1、清洗及保持干燥。
  2、吹掉镜面上的灰尘。
  3、请勿用手指接触镜片。
  4、仅适用干净的软质布料擦拭，若有必要可用纯酒精或水粘湿布擦拭。
  5、若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干。
  6、若长时间不用请关闭电源，以免影响寿命。

JGWY-2激光位移传感器

一、JGWY-2激光位移传感器介绍

    JGWY-2激光位移传感器是锦州阳光科技发展有限公司的最新产品，测程大，距离最远200m，精度高，精度最高1mm。 JGWY系-1激光测距传感器还具有丰富的工业数据接口（RS232、485、422、0-10V，0-5V，4-20mA等），超强的抗干扰能力，广泛的应用于钢铁工业、冶金工业、汽车工业、印刷工业、食品工业等各类工业控制和各类野外监测、检测现场。

二、JGWY-2激光位移传感器应用场合

1、反射镜测量各种物体距离；
2、滤光镜可测高温被测体；
3、防爆盒可用于防爆环境；
4、摆动电机可用于2D轮廓测量；

三、JGWY-2激光位移传感器性能指标

1、光学参数
激光特性：红色激光二极管。
波 长：620nm～650nm。
激光等级：2级。
光斑类型：点或线。
光斑大小：点光斑5mm@10m，线光斑3mmX150mm@10m。
输出功率：小于1毫瓦。

2、电气参数
工作电压：5V或18～24V。
电 流：小于170mA。
输出格式：数字量RS232、RS485或RS422，模拟量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、机械参数
外壳材料：铝合金镀膜或喷塑。
窗 口：玻璃窗口。
接线方式：航空插头或预留2m屏蔽线。

4、环境参数
防护等级：防水及防尘，IP65等级，按照IEC529标准。
存储温度：-30℃～+80℃。

四、JGWY-2激光位移传感器安装尺寸图

五、技术指标

  1、型   号： JGWY-2
  2、量   程 ：0.05～100m
  3、精   度： 1mm
  4、分 辨 率 ：1mm/0.1mm
  5、采样频率： 2Hz～15Hz
  6、工作温度： -10℃～+50℃
  7、存储温度： -30℃～+80℃
  8、工作电压 ：直流5V/9～18V
  9、功   耗： 1W
  10、 输出格式： RS232、RS485、0～5V、0～10V、4～20mA、NPN
  11、光斑直径： 10mm@50m
  12、 尺   寸： 45×70×150mm
  13、重   量： 350

六、JGWY-2激光位移传感器维护和保养

  1、清洗及保持干燥。
  2、吹掉镜面上的灰尘。
  3、请勿用手指接触镜片。
  4、仅适用干净的软质布料擦拭，若有必要可用纯酒精或水粘湿布擦拭。
  5、若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干。
  6、若长时间不用请关闭电源，以免影响寿命。

JGWY-3激光位移传感器

一、JGWY-3激光位移传感器介绍

    JGWY-3激光位移传感器是锦州阳光科技发展有限公司的最新产品，测程大，距离最远200m，精度高，精度最高1mm。 JGWY系-1激光测距传感器还具有丰富的工业数据接口（RS232、485、422、0-10V，0-5V，4-20mA等），超强的抗干扰能力，广泛的应用于钢铁工业、冶金工业、汽车工业、印刷工业、食品工业等各类工业控制和各类野外监测、检测现场。

二、JGWY-3激光位移传感器应用场合

1、反射镜测量各种物体距离；
2、滤光镜可测高温被测体；
3、防爆盒可用于防爆环境；
4、摆动电机可用于2D轮廓测量；

三、JGWY-3激光位移传感器性能指标

1、光学参数
激光特性：红色激光二极管。
波 长：620nm～650nm。
激光等级：2级。
光斑类型：点或线。
光斑大小：点光斑5mm@10m，线光斑3mmX150mm@10m。
输出功率：小于1毫瓦。

2、电气参数
工作电压：5V或18～24V。
电 流：小于170mA。
输出格式：数字量RS232、RS485或RS422，模拟量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、机械参数
外壳材料：铝合金镀膜或喷塑。
窗 口：玻璃窗口。
接线方式：航空插头或预留2m屏蔽线。

4、环境参数
防护等级：防水及防尘，IP65等级，按照IEC529标准。
存储温度：-30℃～+80℃。

四、JGWY-3激光位移传感器安装尺寸图

五、技术指标

  1、型   号： JGWY-3
  2、量   程： 0.05～100m
  3、精   度 ：1mm
  4、分 辨 率 ：1mm/0.1mm
  5、采样频率 ：2Hz～15Hz
  6、工作温度： -20℃～+70℃
  7、存储温度 ：-30℃～+80℃
  8、工作电压 ：直流5V/9～18V
  9、功   耗： 1W
  10、输出格式 ：RS232、RS485、0～5V、0～10V、4～20mA、NPN
  11、光斑直径： 10mm@50m
  12、 尺   寸： 45×70×150mm
  13、重   量： 350g

六、JGWY-3激光位移传感器维护和保

  1、清洗及保持干燥。
  2、吹掉镜面上的灰尘。
  3、请勿用手指接触镜片。
  4、仅适用干净的软质布料擦拭，若有必要可用纯酒精或水粘湿布擦拭。
  5、若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干。
  6、若长时间不用请关闭电源，以免影响寿命。

JGWY-4激光位移传感器

一、JGWY-4激光位移传感器介绍

    JGWY-4激光位移传感器是锦州阳光科技发展有限公司的最新产品，测程大，距离最远200m，精度高，精度最高1mm。 JGWY系-1激光测距传感器还具有丰富的工业数据接口（RS232、485、422、0-10V，0-5V，4-20mA等），超强的抗干扰能力，广泛的应用于钢铁工业、冶金工业、汽车工业、印刷工业、食品工业等各类工业控制和各类野外监测、检测现场。

二、JGWY-4激光位移传感器应用场合

1、反射镜测量各种物体距离；
2、滤光镜可测高温被测体；
3、防爆盒可用于防爆环境；
4、摆动电机可用于2D轮廓测量；

三、JGWY-4激光位移传感器性能指标

1、光学参数
激光特性：红色激光二极管。
波 长：620nm～650nm。
激光等级：2级。
光斑类型：点或线。
光斑大小：点光斑5mm@10m，线光斑3mmX150mm@10m。
输出功率：小于1毫瓦。

2、电气参数
工作电压：5V或18～24V。
电 流：小于170mA。
输出格式：数字量RS232、RS485或RS422，模拟量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、机械参数
外壳材料：铝合金镀膜或喷塑。
窗 口：玻璃窗口。
接线方式：航空插头或预留2m屏蔽线。

4、环境参数
防护等级：防水及防尘，IP65等级，按照IEC529标准。
存储温度：-30℃～+80℃。

四、JGWY-4激光位移传感器安装尺寸图

五、技术指标

  1、型   号： JGWY-4
  2、量   程 ：0.05～100
  3、精   度 ：1mm
  4、分 辨 率 ：1mm/0.1mm
  5、采样频率 ：2Hz～15Hz
  6、工作温度： -20℃～+70℃
  7、存储温度 ：-30℃～+80℃
  8、工作电压： 直流5V/9～18V
  9、功   耗： 1W
  10、输出格式 ：RS232、RS485、0～5V、0～10V、4～20mA、NPN
  11、光斑直径： 10mm@50m
  12、尺   寸： 45×70×150mm
  13、重   量 ：350g

六、JGWY-4激光位移传感器维护和保养

  1、清洗及保持干燥。
  2、吹掉镜面上的灰尘。
  3、请勿用手指接触镜片。
  4、仅适用干净的软质布料擦拭，若有必要可用纯酒精或水粘湿布擦拭。
  5、若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干。
  6、若长时间不用请关闭电源，以免影响寿命。

JGWY-5激光位移传感器

一、JGWY-5激光位移传感器介绍

    JGWY-5激光位移传感器是锦州阳光科技发展有限公司的最新产品，测程大，距离最远200m，精度高，精度最高1mm。 JGWY-5激光测距传感器还具有丰富的工业数据接口（RS232、485、422、0-10V，0-5V，4-20mA等），超强的抗干扰能力，广泛的应用于钢铁工业、冶金工业、汽车工业、印刷工业、食品工业等各类工业控制和各类野外监测、检测现场。

二、JGWY-5激光位移传感器应用场合

1、反射镜测量各种物体距离；
2、滤光镜可测高温被测体；
3、防爆盒可用于防爆环境；
4、摆动电机可用于2D轮廓测量；

三、JGWY-5激光位移传感器性能指标

1、光学参数
激光特性：红色激光二极管。
波 长：620nm～650nm。
激光等级：2级。
光斑类型：点或线。
光斑大小：点光斑5mm@10m，线光斑3mmX150mm@10m。
输出功率：小于1毫瓦。

2、电气参数
工作电压：5V或18～24V。
电 流：小于170mA。
输出格式：数字量RS232、RS485或RS422，模拟量0～5V、0～10V或4～20mA。
分 辨 率：1mm或0.1mm。
精 度：1mm或1.5mm。

3、机械参数
外壳材料：铝合金镀膜或喷塑。
窗 口：玻璃窗口。
接线方式：航空插头或预留2m屏蔽线。

4、环境参数
防护等级：防水及防尘，IP65等级，按照IEC529标准。
存储温度：-30℃～+80℃。

四、JGWY-5激光位移传感器安装尺寸图

五、技术指标

  1、型   号： JGWY-5
  2、量   程： 0.05～200m
  3、精   度： 1mm
  4、分 辨 率： 1mm/0.1mm
  5、采样频率： 2Hz～15Hz
  6、工作温度： -10℃～+70℃
  7、存储温度： -30℃～+80℃
  8、工作电压： 直流5V/9～18V
  9、功   耗 ： 1.5W
  10、输出格式 ：RS232、RS485、0～5V、0～10V、4～20mA、NPN
  11、尺   寸：45×70×150mm
  12、重   量： 350g

六、JGWY-5激光位移传感器维护和保养

  1、清洗及保持干燥。
  2、吹掉镜面上的灰尘。
  3、请勿用手指接触镜片。
  4、仅适用干净的软质布料擦拭，若有必要可用纯酒精或水粘湿布擦拭。
  5、若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干。
  6、若长时间不用请关闭电源，以免影响寿命。
