YG-CR6肋片传热实验仪

型号:YG-CR6

品牌:锦州阳光气象

产品简介:

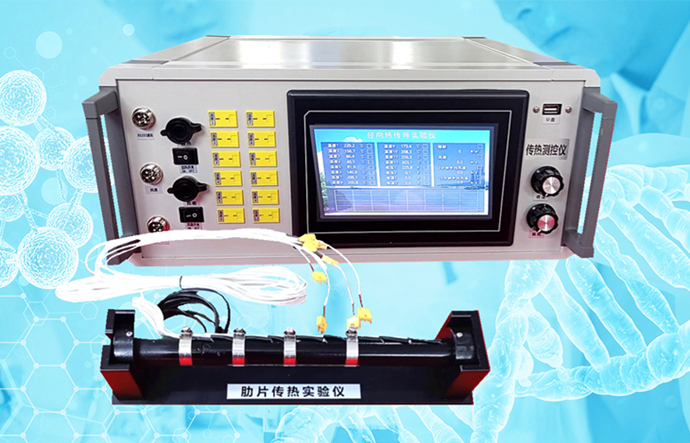

肋片传热实验仪是一台研究肋片传热,测量肋片温度分布、肋片材料导热系数、验证肋片传热理论的实验教学设备,与传热测控仪配合使用,可进行多组教学实验,全面覆盖等截面肋片传热理论

YG-CR6肋片传热实验仪


     肋片传热实验仪是一台研究肋片传热,测量肋片温度分布、肋片材料导热系数、验证肋片传热理论的实验教学设备,与传热测控仪配合使用可进行组教学实验,全面覆盖等截面肋片传热理论精确测量肋片温度分布精确测量肋片材料导热系数结合全面详细的数据处理和误差分析方法,对学生达到科研启蒙效果

模块化设计,与其他模块共用传热测控仪,彼此之间可分别独立进行实验。

研究等截面肋片传热理论:肋端条件、肋片温度分布、肋基传热速率等。

根据肋片温度分布反算表面总传热系数,根据总传热系数反算肋片材料导热系数。

学生可独立操作并进行实验。

传感器采用国际一流品牌,测量精度高,响应快速。

操作简单,维护方便。

说明书全面详细,包含试验对应的理论和公式,理论值与试验数据的对比,误差分析。

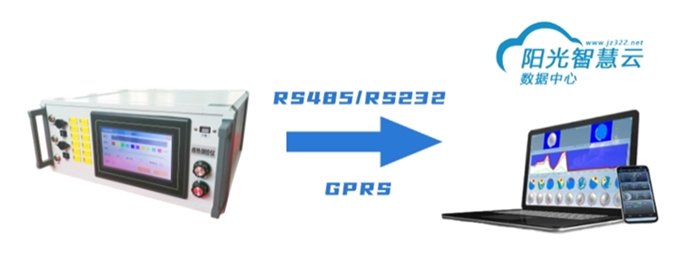

支持RS485或RS232等有线通讯方式,或GPRS无线通讯方式。

可单机使用,独立完成实验,也可以与上位机软件配合使用,实现更多数据分析功能。

电量传感器与加热装置连接,用来测量加热装置的工作电压和工作电流。

内置存储器可存储数据4万条,另外还支持外置U盘存储,实现无限量存储。

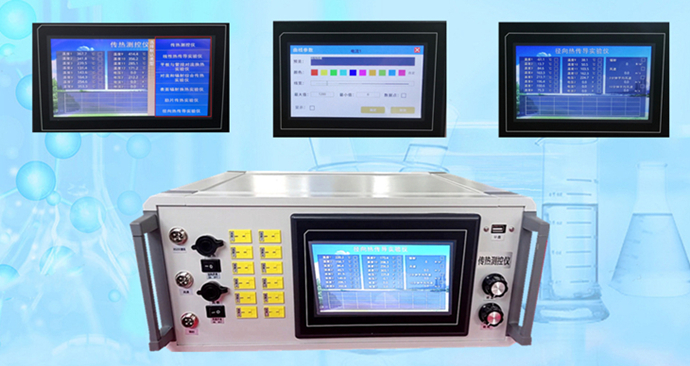

传热测控仪的曲线分析功能强大,各项监测数据均可在曲线分析的界面有所呈现,且曲线的颜色、线条、最大值、最小值、数据点等都可以在显示屏上进行设置。

配置GPRS模块可实现数据的无线传输及远程控制,数据还可上传云平台,实现云端的数据管理。



圆柱肋片轴向温度分布、肋片材料导热系数测量。

等截面肋片传热理论公式验证。

水平圆柱自然对流换热理论公式验证。


支撑座,支撑座的第一、二隔热件,第一、二隔热件设置有与金属棒的端部相适配的安装槽。

加热装置安装在金属棒内,金属棒两端固定在安装支撑座槽中,加热装置对金属棒进行加热。

温度传感器等距分布放置在金属棒上边,可以对金属棒不同尺寸的位置进行温度测量。

传热测控仪用于温度数据的采集、加热装置的控制、信号的读取及数据存储和数据通讯。

将设备上的传感器根据线标接入传热测控仪上的对应接口,调节传热测控仪上的旋钮,对加热电压进行调节,使加热装置对金属棒进行加热,记录测温元件的温度数据变化进行科学实验。



   适用于各高校及科研所对于塑料薄膜、橡胶、细金属丝、纤维和细线、铝箔、铜箔、生物材料、高分子材料、薄金属、高强度金属丝、部件、紧固件、复合材料等材质的导热研究。
