一、产品概述
进入冬季，光伏电站如果遇到雪天，光伏板上就会积雪，雪的存在会使太阳光被反射，从而使得光伏板的发电量受到影响。雪重也会增加光伏组件的承重，可能造成光伏组件的变形或损坏，影响光伏组件的寿命和性能。此外，积雪也会使光伏板表面温度下降，从而减缓电流的流动速度，造成电流的输出不稳定。因此，雪天对光伏发电的影响是复杂的，及时准确地监测光伏组件表面的积雪情况是非常必要的。JGXS-GF光伏电站扫描式雪厚测量仪是我公司新研发的一款专门针对光伏电站组件表面积雪厚度进行动态测量的仪器。
它改变了传统静态单点测试不准确的缺点，单点测试数据单一，不能代表大面积现象。而动态测试可以多点大面积测试，测量数据能准确反馈电池板表面不同位置的积雪厚度。是目前国际上最先进的测量方法。扫描式雪厚测量仪采用了精密机械传动技术、传感器技术、计算机控制与测量技术、无线网络通讯技术、软件云平台技术等合为一体的专业测量仪器，具有机器人的功能与特性。可以在室外各种环境中长期自动测试，测量精度极高，数据分析功能强大。产品按照户外标准设计，IP65防护等级，全天候运行，更适合在环境恶劣的地区工作。是目前最先进的雪厚探测仪器。
二、工作原理
JGXS-GF光伏电站扫描式雪厚测量仪采用铝合金材料，精密机械结构，内部装有二维驱动步进马达,可以完成在二维空间内的任意位置定点启停工作。设备基于通用激光测距技术，通过温度补偿解决激光器的温度稳定性，具有测量准确度高、稳定性好等特点。仪器由底座、台架、丝杠、齿轮箱、电机、微机控制器、传感器、电源等部分组成。全部按照户外防水结构设计,IP65防护等级,可以在环境恶劣地区长时间稳定运行。
整个系统全部采用微机控制, 跟踪软件按照程序方式运行。采用二维自动跟踪方式,边行走边测量, 步进马达运行精度极高,多点重复测试更加稳定可靠。
其强大的通讯功能使测量数据可直接进入个人计算机实地读取，也可通过GPRS远程下载，还可通过阳光智慧云平台实现远程数据查看、分析、控制等。
三、工作方式
非接触全自动测量，二维多点动态扫描测量方式，测试点可以任意选择，最多可以测量180个点。实时存储测量点的数据,使测量结果更加准确清晰。
四、功能特点

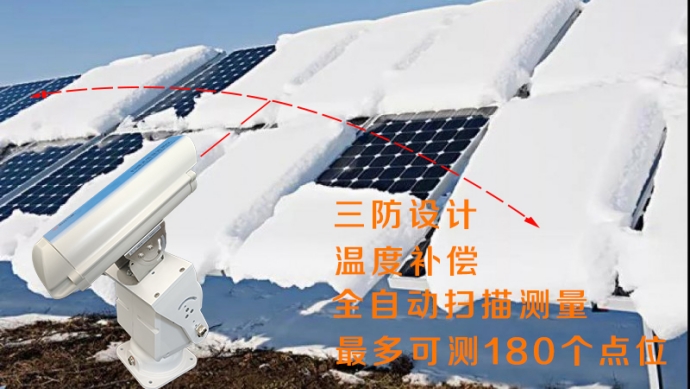

1、光伏电站扫描式雪厚测量仪具有测量点可灵活设定的功能，最多可测量180个点位，仪器按照设定点位自动轮询测量，不需人工参与；2、雪深测量采用激光测距原理，测量范围可达20米；
3、内部集成自动控温装置，确保传感器在极寒的条件下也能精确测量雪深数据；

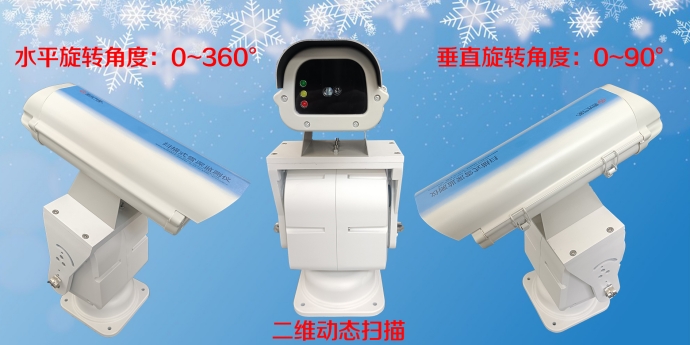

4、水平0～360°，上下0～90°，二维全方位动态自动测量，确保组件倾斜面各个位置的雪厚情况能够得到真实反馈；
5、扫描式雪厚测量仪采用了精密机械传动技术、传感器技术、计算机控制与测量技术、无线网络通讯技术、软件云平台技术等合为一体的专业测量仪器，具有机器人的功能与特性。

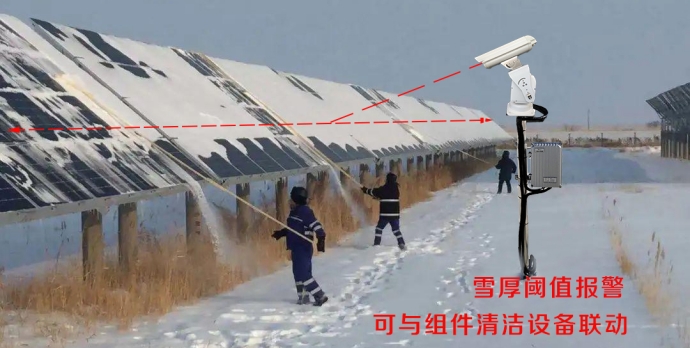

6、可根据需求任意设定雪厚报警阈值，光伏运维人员可根据报警信息第一时间采取除雪行动，以保障光伏电站雪天正常运行； 7、环境温湿度、风向风速、太阳辐射、组件温度等环境监测要素也可根据用户需求进行扩展集成，实现一个点位同时测试多个要素；
8、可输出开关量信号，实现与光伏组件清洁设备联动控制；
9、数据采集器采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据数8万条以上，工业控制标准设计，便携式防振结构 ,适合在恶劣工业环境使用。10、系统按室外观测仪器标准设计,采用铝合金材料制造，具有防风,防水,抗腐蚀,耐高低温的特点,适合在野外高原等气候恶劣的环境使用。可靠的三防设计，防护级别达到IP65级，完善的防雷击、抗干扰等保护措施。
11、设备支持有线/无线等多种传输模式，modbus标准通讯协议，即可以与用户的服务器对接，上传数据，又可以通过出厂自带软件实时显示各监测数据。配置无线通讯器还可以实现云数据连接远距离布网监测或异地遥测数据。不受距离限制，每个监测网点配备一个无线通讯端口，由中心监测站的主控微机对网点内所有的数据进行统一监控，以达到整个网点内数据整合及统计。
12、配置无线通讯器，设备还可以连接到阳光智慧云平台，数据可全天候实时云端监测，云端存储。用户无需在线监测数据，数据采集、计算由云平台在服务器端处理完成，只在需要数据的时候开启监测系统，登陆平台，同步云端数据平台即可以查看实时、历史数据信息。 五、技术指标
序号 | 名称 | 参数 |
1 | 监测要素 | 雪厚瞬时值、雪厚平均值（可根据需求选配测试点环境温湿度、组件温度、太阳辐射、风向风速、经度、纬度、GPS时间等） |
2 | 供电电压 | DC12V或AC220V |
3 | 功率 | 15W（含加热）小于8W(不含加热) |
4 | 雪深量程 | 0～20m |
5 | 分辨率 | 1mm |
6 | 精度 | ≤±3mm |
7 | 输出格式 | RS485、GPRS、WiFi、RJ45等 |
8 | 通讯协议 | 标准Modbus协议 |
9 | 外壳材料 | 铝合金喷塑 |
10 | 防护等级 | IP65 |
11 | 工作温度 | -40℃～+60℃ |
12 | 工作湿度 | 0～100%RH |
13 | 上下扫描角度 | 0～90° |
14 | 水平扫描角度 | 0～360° |

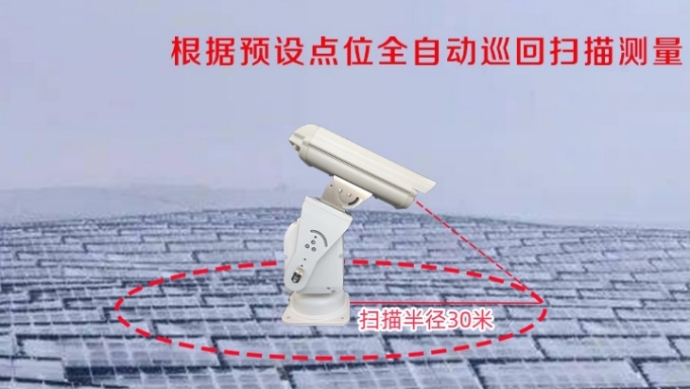

15 | 扫描半径 | 30m |
16 | 自动扫描精度 | 4小时小于±0.5° |
17 | 速率 | 50º/sec |
18 | 传动方式 | 丝杠、齿轮等传动方式 |
19 | 自动归零功能 | 设定点巡检后，自动归零，校准零点位置，不受累计误差影响。 |
20 | 重量 | 小于15kg |
21 | 扫描点位 | 最多180个测试点 |
22 | 外形尺寸 | 260×385×470mm |
