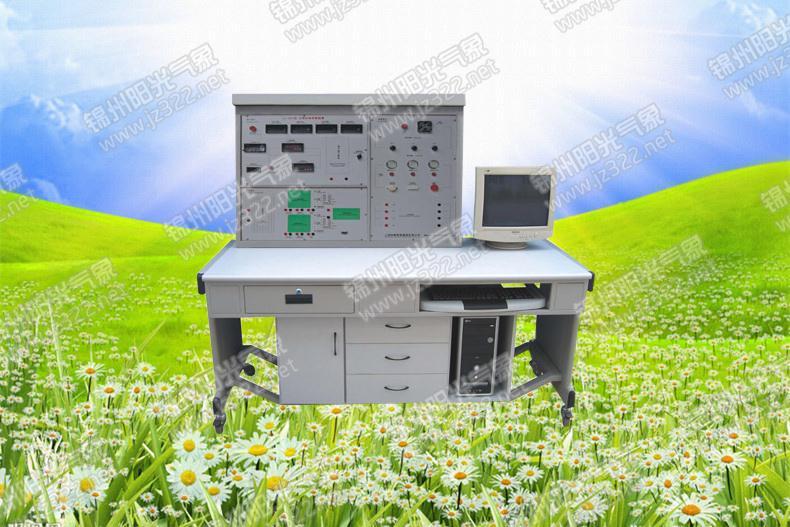

TRM-JX1型太阳能教学实验台

型号:TRM-JX1

品牌:锦州 阳光 气象

产品简介:
TRM-JX1型太阳能教学实验台,光电控制器:额定电流为10A,配置铅酸蓄电池,负载为100W以下的12V直流负载,控制单元一信道为光控输出,另一通道为多类定时输出。

TRM-JX1型太阳能教学实验台

无标题文

一、概述

    TRM-JX1型太阳能教学实验台,光电控制器:额定电流为10A,配置铅酸蓄电池,负载为100W以下的12V直流负载,控制单元一信道为光控输出,另一通道为多类定时输出。用户型控制器:额定电压:12V,最大光电电池功率:60W,最大负载电流:5A,过放电压:11.0 ±0.5,蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。

二、系统规格

  1、系统最大电压:21.5V
  2、系统最大电流:2A
  3、系统最大功率:25W
  4、太阳能电池规格:
  5、组件尺寸(L*W*H):621*281*28mm,单晶硅太阳能电池 x1
  6、最佳功率:20W
  7、最佳工作电压:17.05±0.5V
  8、最佳工作电流:1.20±0.10A

三、电表规格

  1、电流表:x3, 0~2A,显示模式︰0.5"LCD液晶显示
  2、 电压表:x3, 0~20V,显示模式︰0.5"LCD液晶显示
  3、温度表:x1, -19.9~99.9℃

四、负载

  风扇:x1,额定电压:12V,工作电流:0.25A,功率:3W
  交通灯:2组(R,G,B),额定电压:12V,工作电流:0.25A,功率:3W
  LED灯:1组(7颗);蜂鸣器:x 1;马达:x 1,额定电压:12V,工作电流:0.25A,功率:3W
  开关:x1;按钮:x1

五、电池

    阀控式密封铅酸蓄电池,额定电压:12V,额定容量(20hr) :3.3Ah,充电方法(恒压),循环︰最大充电电流为825m。

六、电压器

1、1个电压器(可变电阻),电阻值调整范围为0~1kΩ
2、DC/DC:5个DC/DC电源模块
3、提供DC转AC模块

七、实训项目

实验一 太阳能电池发电原理实验
  实验1-1 太阳能光电板能量转换实验
  实验1-2 环境对光电转换影响实验

实验二 太阳能电池光电系统直接负载实验

实验三 光电控制型太阳能系统发电实验
实验3-1 光电型控制单元工作原理实验
实验3-2 光电型控制单元充放电保护实验

实验四 用户型太阳能发电和利用实验
实验4-1 用户型控制单元工作原理
实验4-2 用户型控制单元充放电保护实验

实验五 太阳能系统电器负载实验
实验六 综合实验
实验七 太阳能电池基本特性测试实验
实验八 外部扩充DC转AC外接电器实验
实验九 单晶太阳能电池I-V特性曲线实验
