一、概述

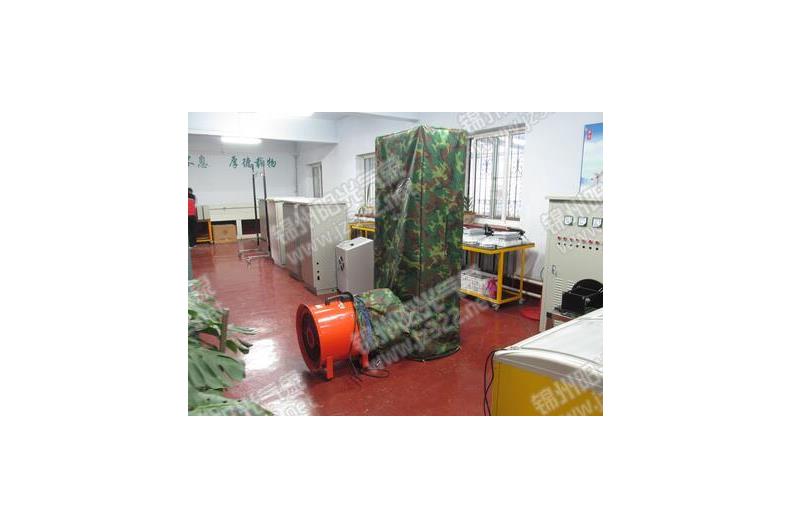

    在机械式空气分配系统的性能检测中，管道气密性测试系统"明尼阿波利斯管道鼓风机"的开发具有革命性意义。它可供建筑业主、HVAC承包商以及需求侧管理（DSM）部门等使用。明尼阿波利斯管道鼓风机是一个经严格校准的气流测试系统，常被用于测试和检验住宅和小型商业建筑中管道通风系统的气密性。通常该系统可直接连接在管道系统的中央回风单元，也可连接在空气处理柜上。在测试过程中，通过临时密封各个通风口，采用管道加压或减压方式，精确测定风扇流量以及相应的管道压力，从而得出管道的气密性状况。
    管道气密性测量主要用于诊断和演示管道缝隙问题，预计由于管道缝隙所产生的能耗损失，及评估管道系统安装质量。

二、主要特性

1、仅重3.18kg的轻质管道测试风扇，可产生高达1500 CFM（708l/s或2548 m3/h）的气流量，足以应付漏气严重的通风系统。
2、在20 CFM (9 l/s或34 m3/h)～1500 CFM (708 l/s或2548 m3/h)流量范围内实现快速准确的气密性测量。
3、兼容加压测试和减压测试。
4、管道鼓风机极易备用于鼓风门难以使用的新建建筑中（如在面层材料安装之前）。
5、标准仪器配置包括DG-700型压力流量表。DG-700包括两个精密压力传感器，可同时显示管道压力和管道鼓风机流量读数。特设的"CFM @25"功能便于快速、准确获得管道缝隙测试结果。
6、管道鼓风机也可作为功能强大的流量测试系统，准确测 量通过空气处理单元风扇、风口、栅格以及排气口的气流量。
7、固态变速风扇控制。
8、带有护垫的尼龙包和肩带，携带方便。

三、管道鼓风机工具包主要包括

  • 管道鼓风机风扇；
  • DG-700 数字压力流量表；
  • 三个流量控制环；
  • 直径25cm，长3.7m的软管；
  • 高强度的风扇包；
  • 使用手册；
  • 静压管；
  • DuctMask™临时封口膜样卷。

四、管道气密性测试软件TECBLAST™

  • 界面友好，输入简便。
  • 主要计算和显示的测试结果包括：缝隙率（CFM），缝隙面积（in2），缝隙百分比以及根据测试结果预计全年系统能效损失。
  • 自带的报告生成模块可生成1页易懂的简表和2页技术报告。
  • 可直接打印公司标识以及专业图像。
  • 与Windows操作系统全面兼容。
  • 可从公司网站直接下载30天的软件试用版。

五、技术指标

　1、最大流量: 1500 CFM (708 l/s, 2548 m3/h)（自然状态）；
               1350 CFM (637 l/s, 2293 m3/h)（压差50Pa）。
  2、接上软管: 1250 CFM (590 l/s, 2123 m3/h)（自然状态）；
               1000 CFM (472 l/s, 1700 m3/h)（压差50Pa）。
  3、最小流量: 20 CFM (9 l/s, 34 m3/h) (3号控制环)；
  4、风扇尺寸: 进风口直径25 cm，长度17.8 cm。
  5、重量: 自重：3.18 kg，总重：3.86 kg（包含3个控制环）。
  6、精确度 ±3% （采用DG-700）。
  7、校准: 符合美国ASTM标准E779-87，ASHRAE-152和加拿大CGSB-149.10-M86。
  8、电源: 110V 或 220V。
