风能发电站

型号:——

品牌:锦州 阳光 气象

产品简介:
风力发电站机组,采用低风速型设计方案,调速装置采用偏侧式或上仰式,叶片采用高效气动方案。整机设计合理,运行平稳。具有风能利用率高、启动风速低,工作风速宽、抗大风能力强等特点。可以为电灯、点视、冰箱及电动工具等提供稳定的电源。

风能发电站

无标题文

一、系统概述

    风力发电站机组适用于无电或缺电并具有一定风力资源的农村、牧区,山区,及海岛等地区,也是野外作业的最理想的发电设备,是电灯、电视等家用电器的理想电源。利 用风力发电系统会提高缺电地区的生产、生活质量。
    风力发电站机组,采用低风速型设计方案,调速装置采用偏侧式或上仰式,叶片采用高效气动方案。整机设计合理,运行平稳。具有风能利用率高、启动风速低,工作风速宽、抗大风能力强等特点。可以为电灯、点视、冰箱及电动工具等提供稳定的电源。

二、技术参数


发电机形式 三项永磁同步 最大输出功率(W) 1500
额定功率(W) 1000 逆变后工作电压(V) 220
额定电压(V) 56 工作风速 (m/s) 3-20
起动风速(m/s) 3 限速方式 偏侧式
额定转数(r/min) 300 风叶回转直径(m) 3.2
叶片数 3 塔架高度(m) 8
塔架形式(mm) 89 机组重量(kg) 150
电机重量(kg) 25 包装后重量(kg) 160

    FD-1000型风力发电机适合用电器功率的和在1000瓦以内,例如电视,电脑,洗衣机,电热毯,电灯等阻性负载,感性负载如水泵功率需乘以三。

三、产品特点

    公司生产的离网型永磁风力发电机组,定子采用特殊磁路设计,有效降低发电机的阻转矩,转子使用高磁钕铁硼材料,使风机效率优于同类产品。
     叶片外型采用专利技术曲线设计,具有良好的气动性能,材料采用优质玻璃钢,具有起动早,抗大风能力强、效率高能特点, 逆变器采用芯片控制,脉宽调制,稳压输出,有全自动保护功能,风力发电机整机配置优良,性能可靠,坚固耐用,美观大方,是缺点和无电地区的首选机型。 包括风力发电机和逆变控制电源和蓄电池组。

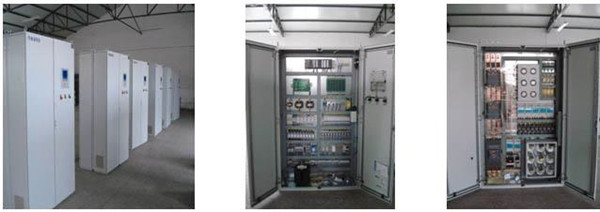

四、失速型风力发电机组控制系统

1、功能特点
  → 外型美观,结构紧凑,功能齐全,可靠性好;
  →集散控制系统设计,便于检修和维护;
  →基于西门子PLC的模块化结构,利于功能扩展;
  →中文操作界面,运行参数可以灵活设置;
  →完善的防雷保护设计;
  →独立于CPU的安全链路设计,可靠、有效的保护风电机组;
  →电流闭环软并网控制、并网冲击较小;
  →分级无功补偿,功率因数较高;
  →完善的电网故障检测和后备电源设计,有效降低系统冲击;
  →完善的维护检修设计更加适合中国风电场;

2、技术指标

适配机组功率(kW) 600 750 850 1000
额定电压(V) 690±10%
电网频率 (Hz) 50±2%
功率因数 ≥0.98(额定功率)
控制单元 西门子S7-300可编程逻辑控制器
并网控制 软切入/可控硅
低温防护措施 温控器+加热器
电磁屏蔽措施 接地,滤波,隔离
防雷保护 主动能量控制技术 三级保护
故障诊断能力 在线诊断
冷却方式 风冷
防护等级 IP54
工作温度(℃) -20~+50(常温型)
 -30~+50(低温型)
海拔高度(m) ≦1000(1000米以上降低容量使用
外形尺寸(深/宽/高 mm) 塔底柜:1200*400*2000,背靠背2柜;
 机舱柜:600*300*600,1柜

五、 变速恒频风力发电机组控制系统

1、功能特点
  → 适合多种机型(双馈、直驱、半直驱)
  → 模块化,结构紧凑,可靠性好,可灵活扩展
  → 操作界面友好,运行参数可以灵活设置
  → 变速运行控制实现最大风能捕获
  → 变速变桨距协调控制,实现风电机组柔性控制
  → 完备的通信接口设计(MPI, Profibus, Profinet, Ethernet)
  → 完善的状态监控和冗余设计,有效保护机组安全
  → 远程控制功能
  → 完善的维护检修设计更加适合中国风电场

2、技术指标

适配机组功率(kW) 850 1000 1500 2000
额定电压(V) 690±10%
电网频率 (Hz) 50±2%
中心控制器 西门子S7-300可编程逻辑控制器
控制方式 PI调节+优化控制
远程控制接口
人机界面 HMI 带键盘触摸液晶显视屏,中文界面
低温防护措施 温控器+加热器
防雷保护 主动能量控制技术 三级保护
冷却方式 风冷
防护等级 IP54
绝缘隔离
工作温度(℃) -20~+50(常温型)
 -30~+50(低温型)
海拔高度(m) ≦1000(1000米以上降低容量使用)
