评 测 内 容 | 室外气温 累积太阳辐照量 | |||
| 环境风速 | |||||
| 室内气温 | |||||
| 黑球温度 | |||||
| 直接蓄热体温度 | |||||
| 间接蓄热体温度 | |||||
| 围护结构热流密度 | |||||
| 辅助热量 | |||||
| 内热源热量 | |||||
| 活动保温装置开关时间 | |||||
| 集热墙温度 | |||||
| 上下通风孔气温 | |||||
| 上下通风孔风速 | |||||
| 运行 环境 | 环境温度 | -40℃～60℃ | |||
| 相对湿度 | ≤90% | ||||
| 工作电源 | 220V（±10%），50Hz(±2%) | ||||

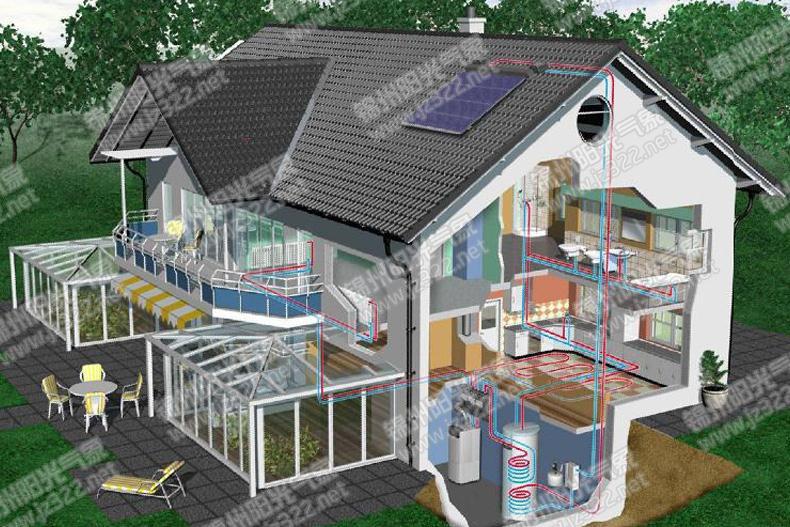

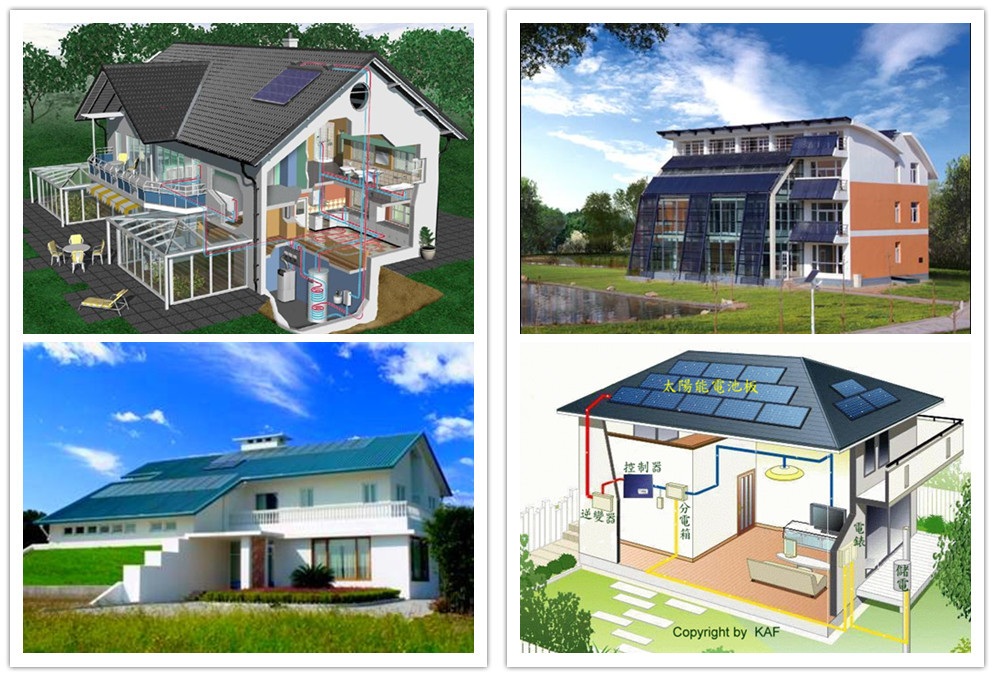

| 应用 范围 | 被动式太阳房：直接受益式太阳房、集热（蓄热）墙 | ||||
| 式太阳房、附加阳光间式太阳房 | |||||
| 测 试 要 求 | |||||
| 设备要求 | 采用的被动式太阳房的关键设备应具有相应的国家级全性能合格的检测报告 | ||||
| 依据标准 | 系统执行国标GB/T15405-2006，被动式太阳房热工技术条件和测试方法等 | ||||
| 测评 项目范围 | 热工技术条件、热性能测试、检验规则。 | ||||
| 测试环境 | 温 度 | 8℃≤ta≤39℃； | |||
| 风 速 | 不大于4m/s | ||||
| 系统结构 | 为满足质检中心对现场安装测量的要求，所有检测仪表放入便携箱内，手提式不锈钢便携支架(高:2.5米,重量:5公斤) 安装方便、快捷。 | ||||
| 技术服务 | 提供仪器设备的安装手册、操作手册、维修保养手册等技术文件及产品合格证等全套资料。 质保与维修：提供一年保修，终身维修，终身提供软件免费升级。 |
||||
1. TRM-JH太阳能建筑环境测试仪(室外测试)；
2. TRM-TYF1太阳房节能测试仪(室内测试)；
3. TRM-TYF太阳房无线通讯测评分析平台；
4. TRM-TYFA太阳房远程网络监测软件。

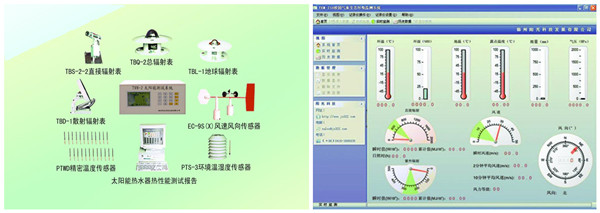

1、TRM-JH太阳能建筑环境测试仪：
主要用于测试太阳房室外周边环境的仪器，试环境温度，太阳辐射，风速，风向等指标，所有的数据自动记录与分析。
2、技术指标：
| 气象要素 | 型 号 | 测量范围 | 分 辨 率 | 准 确 度 |
|---|---|---|---|---|
| 大气温度 | PTS-3 | -40～+80℃ | 0.1℃ | ±0.2℃ |
| 相对湿度 | PTS-3 | 0～100%RH | 0.1%RH | ±2%RH(≤80%时) ±3%RH(>80%时) |
| 露 点 | PTS-3 | -40～50℃ | 0.1℃ | ±0.2℃ |
| 一体化风向风速 | EC-8SX | 风向:0～360° 风速:0～75m/s |
3° 0.1m/s | ±3° (0.3+0.03V)m/s |
| 太阳辐射(水平面) | TBQ-2 | 0～2000 W/㎡ | 1 W/㎡ | ≤5%符合国标GB/T19565 |
| 太阳辐射(倾斜面) | TBQ-2 | 0～2000 W/㎡ | 1 W/㎡ | ≤5%符合国标GB/T19565 |
| 系统支架 | TRM-ZJ1 | 全不锈钢结构 | 3米 | 便携式结构 |
| 无线通讯控制器 | GPRS-300 | 小于300米 | 室外仪器无线数据 传到室内测试平台 | 误码率小于 十万分之一 |
| 太阳能建筑环境测试仪(室外测试) | TRM-JH | 采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据20000条以上，同时可外接大容量数据采集卡实现海量数据存储，适合于野外无人状态下长期监测。工业控制标准化设计，便携式防振结构，大屏幕汉字图形液晶显示屏，轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持48小时以上。 可靠的三防设计，防护级别达到IP65级，完善的防雷击、抗干扰等保护措施。 工作环境：温度：-50～80℃，湿度：100％，抗风等级：≤75m/s |
||
| 供电方式 | 系统具有多种供电方式，交直流两用或配太阳能电池供电. | |||
2. TRM-TYF1太阳房节能测试仪(室内测试)
用于测试太阳房的室内热能指标，无线通讯模式实现与测试平台的数据对接。

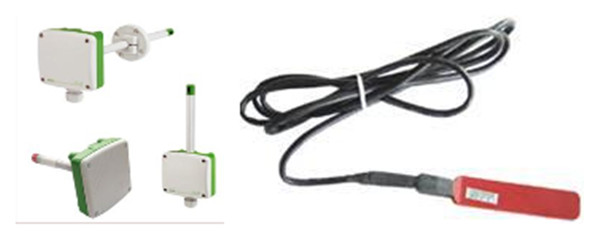

| 吸热体温度 | 通道数::6路 B.测量范围 0～150℃ C.测量精度:±0.1℃ D.显示分辨率：0.1℃ 用于测量集热墙上下通风口的空气温度和蓄热体的温度 |
|---|---|
| 黑球温度 | A.通道数:1路 B.测量范围:0～100℃ C.测量精度:±0.2℃ D.显示分辨率：0.1℃, E.黑球温度测头的温度敏感元件置于黑球的中心，黑球的特性为： 直 径：150mm 平均辐射系数：0.95（未抛光的黑球） |
| 环境温度 | A.通道数:1路 B.测量范围:-40～70℃ C.测量精度:±0.2℃ D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩 |
| 微风速传感器 | 测量范围: 0～5m/s2.测量精度: ±(0.1m/s+3%测量值) 3.距离常数:<5m 4. 通道数:2路 测量集热墙上下通风口的空气流速 |
| 电功率 | 交流电压：220V—380V，电流：0—30A，频率：50Hz；准确度等级：3.0级； 功率：0—6000瓦，频率变化允许范围：±10%fn，电压变化允许范围：±10%Un |
| 热流量 | 通道数：20路量 程：±100wm-2 热电势测量范围：0-200mv 灵敏度：20～100μv•w-1•m2内阻:小于300Ω 热电阻:0.013ch／km-2 响应时间：1min 主要测量围护结构热流密度 |
| 建筑表面温度 | 通道数：20路 测量材质：铜—康铜 测温范围：-20℃～1OO℃ 分辨率：0.1℃ 不确定度：≤±0.5℃ |
| 太阳房节能数据 采集器 | 采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据6000条以上，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单，适合在恶劣工业环境使用，具有停电保护功能，当交流电停电后，由充电电池供电，可维持24小时以上。B.外观尺寸：金属外壳350×150×300（mm）。C.数据存储容量：6000条数据。 D.数据存储显示内容：时间，黑球温度，环境温度,上下口空气流速与气温, 墙体表面温度与热流密度,蓄热体温度,内热源热量,辅助加热电功率等信息。E.通讯模式为标准RS232接口与管理微机有线连接，实时传送采集数据，并可下载数据存入微机。 系统结构：所有检测仪表放入二台箱内，一台不锈钢便携支架(高:2.5米,重量:5公斤)可在现场安装测量。 |
| 数据通讯方式 | 采用无线通讯方式实现太阳房数据采集器与监测平台的数据交换,有效通讯距离小于300米 ,误码率小于十万分之一 |

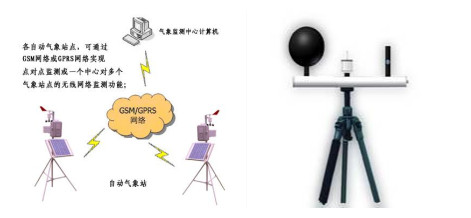

3. TRM-TYF太阳房无线通讯测评分析平台
测评分析平台是太阳房测试系统的数据中心,由微机(笔记本电脑)+ 太阳房测评分析软件+无线数据通讯模块 +GPRS无线网络通讯模块等组成。
室内与室外对太阳房的测试数据采用无线通讯模块传输到分析平台,再通过相应软件对测试数据进行处理.也可将数据通过GPRS无线模块,传送到互联网的数据库中。
系统软件显示界面友好，一键式安装，操作简单，Windows2000及以上系统环境即可运行，满足《标准GB/15405-2006》被动式太阳房热工技术条件和测试方法.并可对测量数据进行曲线分析，形成图表，绘制测试报告。数据存储格式为EXCEL标准格式可供其它软件调用。
4.TRM-TYFA太阳房远程网络监测软件
由于太阳房测试周期较长,测试人员安装好测试仪器后,可以离开现场,在中心远程测试.此功能必须在测试中心装有固定IP地址的网络微机上完成.极大提高了工作效率,做到一人多能,实时掌握太阳房的工作数据,使测量更加准确可靠。
提供仪器设备的安装手册、操作手册、维修保养手册等技术文件及产品合格证、质量保证书等全套资料。
质保与维修：提供一年保修，终身维修，终身提供软件免费升级。
