一、实验室简介概述

    本实验系统充分考虑高校及科研院所科研和教学双重作用而设计的。由于节能技术涉及材料、暖通、结构、供电照明、采光设计、智能监控等多个领域，常见的节能技术手段就多达几十种，要在一个有限的建筑模型上充分体现各个技术手段是困难的。所以，本着实用、具有代表性的原则，本实验室主要集中了太阳能热利用、太阳能光伏利用、地热取暖、保温围护结构、隔热（LOW-E）玻璃、导光管采光、遮光反光板利用、太阳房利用、集热墙利用等典型的节能技术手段，力求直观明了地表达各项技术的应用。
    同时本实验室配置了一个本公司自主研发的监控系统，利用各种传感器，实时采集和记录各项节能参数，如温度、湿度、照度、太阳辐射、风速等，通过后期软件可直观观察到能源的运行过程。可计算某个系统的能效利用，如太阳能热利用等；同时利用反馈的节能指标进行控制，以达到优佳节能的效果，同时满足人们的工作生活空气质量。

二、系统组成

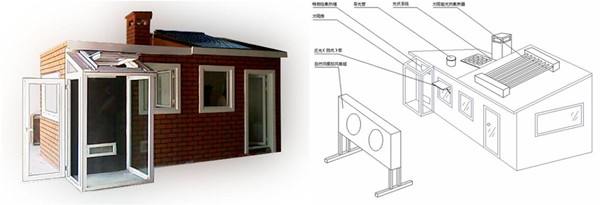

系统组成示意图

     本实验系统实验室平面尺寸为8M×5M,高度约3M。建筑围挡为2.5M左右，房间主体结构为钢构，墙体为专利节能轻型墙板。主要集中的节能技术有太阳能光电利用、光热利用、地板地热取暖、断桥门窗、LOW-E玻璃、遮光板反光板、太阳房、特朗伯集热墙、导光管等新技术手段，同时还配有独立的采集监测系统。

三、实验室建设基本要求

    本模拟系统集合了多项现在最常用、最典型、新颖的节能技术，通过实际应用的方式直观体现其特点和功能。所有部件都是模块化设计，考虑了现场安装的方便性。采用钢构框架结构，便于更换和安装。建设条件灵活多样，可建于室内也可建于室外，总重量在4.5吨内，可建于室外楼顶；对基础要求不高，适应高校场地紧缺的情况；整个实验室建设只需10—15天。
    建设时需考虑供水和供电的问题。实验室面积较小，太阳能光伏系统还不能满足所有用电，尤其是模拟风扇、冷烟机等。同时由于太阳能热水及地板辐射供暖系统需有长期供水的接入。

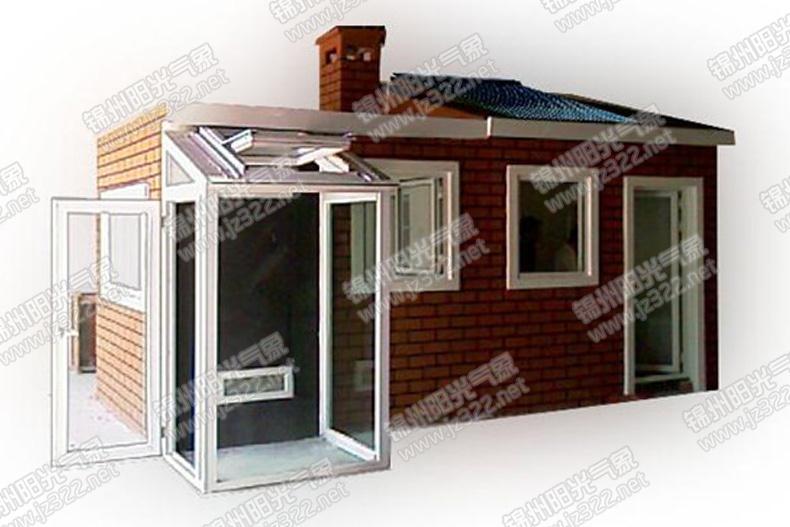

四、TRM-JZYG型太阳能建筑实验系统组成

五、 原理及技术指标

1.JZYG-SWQ1节能围护结构
    本实验房围护结构为节能轻钢彩板房。彩板活动房是一种以轻钢为骨架，以夹芯板为围护材料，以标准模数系列进行空间组合，构件采用螺栓连接，全新概念的环保经济型彩钢活动房屋。可方便快捷地进行组装和拆卸，实现了临时建筑的通用标准化，树立了环保节能、快捷高效的建筑理念，使临时房屋进入了一个系列化开发、集成化生产、配套化供应、可库存和可多次周转使用的定型产品领域。
轻钢彩板房有以下特点：
  1.重量轻：10-14千克/平方米，相当于砖墙的1/30。
  2.隔热保温：芯材导热系数： λ<=0.041w/mk。
  3.强度高：可作天花围护结构板材承重，抗弯抗压；一般房屋不用梁柱 。
  4.色泽鲜艳：无须表面装饰，彩色镀锌钢板防腐层保持期在10-15年。
  5.安装灵活快捷：施工周期可缩短40%以上。
  6.氧指数：(OI)32.0(省消防产品质检站)。
     节能轻钢彩板房最大限度地节能、节地、节水、节材，保护环境和减少污染，为人们提供健康、实用和高效的应用空间，大方和谐共生的建筑。与一般建筑相比，绿色建筑是更节俭、更环保、更宜居的建筑，具有六大突出特点：一是选址规划绿色合理，二是资源利用高效循环，三是综合办法顶事节能，四是建筑环境健康舒适，五是废物排泄减量无害，六是建筑功能活泛合适。

2.JZYG-SWQ2 节能门窗隔热玻璃
     本实验室节能门窗采用新节能产品断桥铝合金框架配套中空LOW-E耐热玻璃。属于"节能采光系统"
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有优异的隔热效果和良好的透光性。通光率可达到80%，辐射率低于0.1.优于国家标准。
     一个"节能采光系统"的优越性必须体现在尽可能高的太阳总能量的透过，而同时具有最低的"u"值。通过同时考虑能量的获得和热的损失，建立了能量平衡方程式，Ueg=UF-RFg。最好的能量平衡特性的采光系统是真空磁控溅射"Low-E"镀膜中空玻璃。尽管单层玻璃其太阳能的透射为最大，但它的"u"值及"Ueg"值却最差。因此，不能满足好的能量平衡的需求。 单纯高的太阳能透射，能有效地保持这些能量，就不能认为它是节能材料。"Low-E" 镀膜中空玻璃是一种较好的节能采光材料。它具有较高的太阳能透射，非常低的"u"值，并且，由于镀膜的效果，"Low-E"玻璃反射的热量回到室内，使得窗玻璃附近的温度较高，人在窗玻璃附近也不会感到太大的不适。而应用"Low-E"窗玻璃的建筑其室内温度相对较高，因此在冬季可以保持相对高的室内温度，而不结霜，这样在室内的人也会倍感舒适。"Low-E"玻璃也能够阻挡大量的紫外线透射，防止室内的物品退色。
   节能门窗采用节能产品断桥铝合金框架，是因为它具有以下优点：
   1、保温性好：断桥铝型材中的PA66尼龙导热系数低
   2、隔音性好：其结构经精心设计，接缝严密，试验结果，隔音 30 db ，符合相关。
   3、耐冲击：由于断桥铝型材外表面为铝合金，因此它比塑钢窗型材的耐冲击 。
   4、气密性好：断桥铝型材窗各隙缝处均装多道密封胶条，气密性好。
   5、水密性好：门窗设计有防雨水结构，将雨水完全隔绝于室外。
   6、防火性好：铝合金为金属材料，不燃烧。
   7、防盗性好：断桥式铝合金窗，配置优良五金配件及高级装饰锁，使盗贼束手无策
   8、免维护：断桥式铝合金窗型材不易受酸碱侵蚀，不会变黄褪色，几乎不必保养。
     所以节能门窗断桥式铝合金型材配中空低辐射隔热玻璃，隔音隔热的效果应该是最好的。

3.JZYG-SWQ3 太阳房日光间
    “太阳房”一词起源于美国。人们看到用玻璃建造的房子内阳光充足，温暖如春，便形象地称为太阳房。太阳房是直接利用太阳辐射能的重要方面，把房屋看作一个集热器，通过建筑设计把高效隔热材料、透光材料、储能材料等有机地集成在一起，使房屋尽可能多地吸收并保存太阳能，达到房屋采暖目的。太阳房概念与建筑结合形成了"太阳能建筑"技术领域，成为太阳能界和建筑界共同关心的热点。
     本实验室采用的是组合式附加集热墙式太阳房。太阳房的平面尺寸为长度2M,宽度2M，高度2.5M。集热墙的面积为：2.5M×2M。这种太阳房主要是利用南向垂直集热墙，吸收穿过玻璃采光面的阳光，然后通过传导、辐射及对流，把热量送到室内。墙的外表面一般被涂成黑色或某种暗色，以便有效地吸收阳光。附加阳光间实际上就是在房屋主体南面附加的一个玻璃温室，见附图。从某种意义上说，附加太阳间是直接受益式（南向的温室）和集热蓄热墙式（后面带集热蓄热墙的房间）的组合形式。该集热蓄热墙将附加阳光间与房屋主体隔开，墙上一般开设有门、窗或通风口，太阳光通过附加阳光间的玻璃后，投射在房屋主体的集热蓄热墙上。由于温室效应的作用，附加阳光间的温度总是比室外温度高。因此，附加阳光间不仅可以给房屋主体提供更多的热量，而且可以作为一个缓冲区，减少房屋主体的热损失。冬季的白天，当附加阳光间内的温度高于相邻房屋主体的温度是，通过开门、开窗或打开通风口，将附加阳光间的热量通过对流的方式传入相邻的房间，其余时间则关闭门、窗或通风口。组合式是多种被动式采暖技术组合而成，不同形式互为补充，以获得更好的采暖效果。

4 JZYG-SWQ4.集热蓄热墙
     特朗伯集热墙是一种依靠墙体独特的构造设计，无机械动力、无传统能源消耗、仅仅依靠被动式收集太阳能为建筑供暖的集热墙体。它由法国太阳能实验室主任FelixTrombe教授及其合作者首先提出并实验成功的，故通称为Trombewall（特朗伯墙）。特朗伯墙在冬、夏两季以及白天、夜晚的工作运行原理及要求均有所差别。
     特朗伯集热墙是由朝南的重质墙体与相隔一定距离的玻璃盖板组成。在冬季，太阳光透过玻璃盖板被表面涂成黑色的重质墙体吸收并储存起来，墙体带有上下两个风口使室内空气通过特朗勃墙被加热，形成热循环流动。玻璃盖板和空气层抑制了墙体所吸收的辐射热向外的散失。重质墙体将吸收的辐射热以导热的方式向室内传递，冬季采暖过程的工作原理如图3-40（a）-（b）所示。但另一方面，冬季的集热蓄热效果越好，夏季越容易出现过热问题。目前采取的办法是利用集热蓄热墙体进行被动式通风，即在玻璃盖板上侧设置风口，通过如图3-40（c）-(d)所示的空气流动带走室内热量。另外利用夜间天空冷辐射使集热蓄热墙体蓄冷或在空气间层内设置遮阳卷帘，在一定程度上也能起到降温的作用。通过对位某地区采用集热蓄热墙的被动式太阳房进行实测，表明太阳房室内温度在夏季比对比房低5℃。冬季高9℃

图3-40 集热蓄热墙式太阳房采暖降温过程示意图

5. JZYG-SWQ5地面采暖系统
    本实验室的地面采暖系统是通过太阳能热水工程实现的。在地板下面安装地热。太阳能热水工程系统，是由集管式集热器陈列、储热水箱、辅助加热系统、智能控制系统、管道及循环系统组合而成的，可根据需要随意设置出水温度、能与常规能源配合、实现24小时连续热水供应的太阳能热水系统。真空集热管接受太阳辐射，将收集的太阳辐射能转化为热能，逐渐加热真空管和集热器内的水；当集热器内的水温达到设定温度时，通过温度传感器、温度控制器及电磁阀、水泵等设备，将集热器里的热水输送到具有保温功能的储热水箱中存储起来，同时自动补进冷水。当水位达到储热水箱上限后，温度控制器启动相应设备，将系统运行方式自动转为定温循环，使集热器与水箱及地热管路之间形成循环，继续利用太阳辐射能量，进一步实现热水循环系统。这样，地板就这样热起来了。

6. JZYG-SWQ6太阳能集热系统
  本试验室采暖采用太阳能热水器和地暖相结合方式：
  在现代化世纪的今天，能源利用和环保有机的结合起来，也是世界未来的发展的必然趋势，现代化的能源必然取代传统的能源。
  太阳能试验室把冬季取暖与太阳能热水系统有机的结合起来加以控制和利用，地面辐射采暖取代古老的散热器及轻质散热器的采暖方式, 加热均匀且热量保持持久。
  太阳能集热器采集太阳的能量，把冷水逐渐加热，储存在保温水箱内，待需要取暖时开启加以利用，把水箱内储存的热能通过地暖管路内热水的循环对室内空间进行释放热能，将室内的冷空气加热，来提高室内空间的环境温度。满足需要。太阳能采暖系统由太阳能集热器（平板太阳能集热器、真空管太阳能集热器、U型管太阳能集热器、热管太阳能集热器）、水箱、连接管道、控制系统等辅材构成。将分散的太阳能通过集热器，把太阳能转换成热水，将热水储存在水箱内，然后通过热水输送到地暖管路，提供建筑供热的需求。
其主要有以下五大模块组成：
1、太阳能集热板集热系统生产热水；
2、太阳能控制器、水箱系统控制；
3、辅助加热系统 供热补充；
4、蓄热模块；
5、地暖系统：高密度的地暖充分换热，一部分向室内供暖，一部分储存在恒温蓄热模块之中。
示意图如下：

    本实验室设计空间为40平方米，室内高度2.5米。拟采用真空管式集热器、集热面积约15平方米，储水箱采用双层不锈钢内夹聚氨酯发泡保温层，水箱放在室外水箱支架上或放在室内，灵活多变。

    试验室内铺设盘管式地暖管，为保证室内温度均匀和温度可控性采用四路分水器对地暖进行控制，地暖管采用高品质PE-RT地暖管。同时为满足生活用水需要，可增加一些辅助设施。
    采用新型地暖专用模块地暖是安装结构、科学合理、搬运方便、施工简单、便于维修。大大提高了散热面积和导热速度、降低了地暖的热效应时间、实现了地暖热量的释放和传导的有机结合，并且可以在上面直接铺设木地板和瓷砖，节能环保抗压耐腐蚀，同时缩短施工周期、不受季节影响。
下图地暖模块示意图：     节能、热效应效果显著：以最小的热能达到最好的暖房效果，低温热水（50℃-60℃）通过地面辐射直热型方式，节能、加热均匀且热量保持持久。
    安全性高：太阳能热水地热取暖即环保无污染不产生任何有毒气体，不产生有毒有害物质及电磁波，同时对人身无意外伤害，如烫伤、触电等危险。
太阳能热水取暖立体效果图:
    太阳能既是一次能源，又是可再生能源。它资源丰富，既可免费使用，又无需运输，对环境无任何污染。为人类创造了一种新的生活形态，使社会及人类进入一个节约能源减少污染的时代。

7. JZYG-SWQ7 太阳能光伏利用
     太阳能光伏发电系统是利用太阳电池半导体材料的光伏效应，将太阳光辐射能直接转换为电能的一种新型发电系统，有独立运行和并网运行两种方式。独立运行的光伏发电系统需要有蓄电池作为储能装置，光伏发电系统与电网连接并网运行，省去蓄电池，不仅可以大幅度降低造价，而且具有更高的发电效率和更好的环保性能。
     光伏板组件是一种暴露在阳光下便会产生直流电的发电装置，由几乎全部以半导体物料(例如硅)制成的薄身固体光伏电池组成。
技术指标：
1.光伏电站为500W多晶硅电池组件发电站,满足太阳房的照明使用功能,阴雨天保证24小时连续供电
2. 室外太阳电池组件阵列系统
系统组成：
   室外太阳电池组件阵列系统包括太阳电池组件、支架、基础。
   太阳电池组件最小输出功率大于15 Wp；数量:33块，安装于太阳房南墙外表面，装饰与发电一体.
逆变器参数：
   额定容量:1KVA;输出波形：正弦波；过载能力：120%，1分钟；
   电压稳定精度220 AC±3%；频率稳定精度50 Hz±0.04；
控制储能系统
   系统组成：控制储能系统包括柜体、控制器、储能装置。
   控制器系统工作电压48V；具有保护功能，具有控制器电源接口（太阳能电池阵列电压）直流电测试；  具有互锁开关；开关保护器。

8. JZYG-SWQ8导光管及光纤利用

导光管技术是一种健康、节能、环保型照明产品。该产品无需用电，它的工作原理是将室外的自然光线通过采光罩进入系统风，经特殊制作的光导管道传输和强化后由系统的底部的漫射装置把自然光均匀漫射到室内每一个角落。
    我们的实验室是在房屋的屋顶通过导光管引入自然光。超级反光的光导管，集中自然光，并可调节弯头，使光导管能够自然弯曲和转动，将自然光准确的导入你所需要的地方，从黎明到黄昏，甚至是阴雨天气，让无法从窗户透进光线的地方明亮起来。是属于"导光管照明系统"。
    作为一种无电照明系统，导光管照明系统是通过室外的采光装置捕获室外的日光,并将其导入系统内部,然后经过导光管装置强化并高效传输后,由漫射器将自然光均匀导入室内需要光线的任何地方。从黎明到黄昏，甚至是阴天或雨天，该照明系统导入室内的光线仍然十分充足。该装置主要由三部分组成：室外屋顶的采光装置、导光管传输部分、室内顶部的漫射器。
    采光装置：透明采光罩具有极高的透光性能和折射性能，可以把自然光高效透入进系统内，弧线和折边的设计一方面可以将低角度光线折射进入系统，使得采光面积远大于采光罩的面积。另一方面空气中的灰尘也不容易附着，避免了频繁的清洁维护。特殊的材料和工艺，可以隔绝大部分紫外线，并使其具有非常好的耐候性和抗冲击性。
    导光管装置：导光管的全反射率98%以上，最高反射率可达99.9%，使得光线在系统中可以长距离的传输，遇到障碍时可以采用不同角度的弯管在建筑中任意穿行。
    漫射器装置：漫射器具有极强的透射性、散光性和非常好的隔热、隔音效果、不易着火且离火自熄，可以将进入系统的自然光重新分配，使之均匀分布在室内。多种不同系列的漫射器可与各类空间的装修风格相匹配，为您提供一个无眩光、无频闪、全光谱、健康舒适的光环境。
    另外，导光管照明系统通过采光装置可以大量聚集光线，导光管可以避开厂房内部的各种结构，高效率的传输光线，再通过漫射装置，使光线均匀、无眩光的照射到室内。导光管照明效果不会因光线入射角的变化而改变，且照射面积大，不会产生局部聚光现象，不受吊顶影响。导光管照明系统能通过很小的采光面积（八分之一）就能达到采光天窗的效果，光效比大大强于采光天窗。
    导光管照明系统采光罩多为球形或弧形设计，而且面积比采光天窗小，表面经特殊处理，不容易积聚灰尘。少量灰尘也可由风吹或雨水冲刷达到自洁效果。采光罩表面的涂层，能有效减弱有害辐射（紫外光、红外光）能最大限度的保护我们的身心健康，属于绿色、 健康、 节能、环保产品。
    导光管照明系统开孔面积小，不会受材料本身热胀冷缩性能影响，并可通过设备的防水装置与各种屋面进行结合，达到完全防水效果。
    导光管照明系统本身的密封性能有效防止空气对流，也可以理解为整个系统其实就是一个密封的空气管，在夏天可以防止室外的热量传入，减轻空调的负荷，冬天也能保证室内达到最小的热量损失；安装还采取断开与屋面冷热桥的保温措施，使得系统本身和屋面形成了良好的保温效果。最适合需要恒温恒湿的厂房使用。

9.JZYG-SWQ9智能遮阳系统

    遮阳是建筑节能的有效途径，通过良好的遮阳设计在节能的同时又可以丰富室内的光线分布，还可以丰富建筑造型及立面效果。作为建筑智能化不可或缺的智能遮阳系统，随着技术的不断进步和建筑智能化的普及，建筑遮阳将会有更加完备的智能控制系统，相信越来越多的建筑将采用智能遮阳系统，并在设计阶段就应被集成汲取，智能化角度使遮阳达到最优的效果。
    现在运用最多的智能遮阳控制系统是基于LONWORKS控制网络的技术，可实现下列功能：系统依据当地气象资料和日照分析结果，对不同季节、日期、不同时段及不同朝向的太阳仰角和方位角进行计算。再由智能控制器按照设定的时段，控制不同朝向的百叶翻转角度。通过屋顶设置的多方位阳光感应器检测晴天还是阴天。阴天，系统控制百叶水平打开；晴天，则按阳光自动跟踪模式执行，同时还根据自身形体及周边建筑的情况建立遮挡模型，将参考点每天的阴影变化计算出来，存储在电机控制器里，再按照结果自动运行。
    我们的实验室是每个位置的窗户都配备相应的智能遮阳系统。产品为伸缩遮阳蓬 Retractable Awning，具有伸展面积大，可自由伸缩，宽度可任意组合（最大可达36m*4m）等特点。夏日，能使室内降低5—7度，且能保证空气流通。 冬季，能自由调节室内光线，挡住雨雪的侵扰，倾斜度可以从0度至90度自由调节，此款产品能充分显示出主人身分的尊贵与高雅的品味。
    铝合金骨架都采用高强度抗氧化处理，精确压铸而成。钢制骨架表面都经抛光烤漆或喷塑处理。色彩齐全,使用寿命可长达10年之久。遮阳面料是由当今欧美流行的聚丙稀晴纶制成，这种材料耐高温、耐寒冷、耐腐蚀、耐拉伸，且防晒、防水，能抵抗任何环境气候的影响。能保持五年色彩鲜艳。
  1、 产品选用高强度铝合金制造。
  2、 外加特殊烤漆层，防腐抗酸耐腐蚀。
  3、 产品可在一定范围内任意伸缩，手动、电动均可。
  4、 配以专用的条纹遮阳面料，不仅美观，更能使您和您的家居免受暴晒之苦。
  5、 严格控制和检测每个环节，力求每个产品都不仅高质而且牢固耐用。
      产品特性:按出口标准测试抗风能力达到6级， 1500帕水压此款为开放式，整体机构及卷布轴等均暴露在外，有后方管，手臂用铝合金连接件牢固与着力在方管上，安装有配套各式的墙码，长度超过5m中间另加中托手臂，整体机构前后通，手臂都用优质铝材加厚，重要关节等零部件都采用进口装配，电动手动均可。安装适应屋檐或物体挑出25cm左右或采用成型完美的铝合金雨盖板。

10. JZYG-SWQ10节能监控系统
    本实验室集合了多项现在最常用、最典型、新颖的节能技术，通过实际应用的方式直观体现其特点和功能。所有部件都是模块化设计，本公司自己开发了监控系统。

一、概述

    根据国家建筑节能检测要求，需对应用可再生能源的建筑进行能效测评，我公司结合国内外的测评标准推出符合建设部门要求的测评检测装置------TRM-2D型可再生能源建筑应用测评系统，其采用智能化控制技术，检测精度高，实现无人测试，提高工作效率，连接微机自动生成能效测评报告，保证建筑工程的设计指标及施工质量验收标准，同时该产品还可以对当地的太阳能资源进行监测，为设计太阳能系统工程提供数据，因此是质检部门、生产厂家、科研单位必备检测工具。



二、测评项目范围

    系统按照可再生能源建筑应用示范项目测评导则要求检测：
   1．太阳能热利用系统测评标准
      ①太阳能热水系统
      ②太阳能供热采暖系统
      ③太阳能供热制冷系统
      ④太阳能光伏系统
  2．地源热泵系统测评标准

三、产品运行环境

  1．环境温度 -40℃～60℃；
  2．相对湿度 ≤90%；
  3．适用电源 220V（±10%），50Hz(±2%),或无电源地区（内配充电电池DC12V）。

四、测评内容

    按照可再生能源建筑应用示范项目测评导则要求进行测试。

五、测试条件

1. 太阳能建筑应用光热系统所采用的太阳能集热器、太阳能热水器等关键设备应具有相应的国家级全性能合格的检测报告，符合国家相关产品标准的要求；
2. 系统应按原设计要求安装调试合格，并至少正常运行3天，方可以进行测试；
3. 所有示范项目必须按照测试的要求预留相关仪器的测试位置和条件，其用水量、水温等参数必须按照设计要求的条件下进行测试；
4. 太阳能热水系统试验期间环境平均温度：8℃≤ta≤39℃；
5. 环境空气的平均流动速率不大于4m/s；
6.至少应有4天试验结果具有的太阳辐照量分布在下列四段：J1＜8MJ/㎡·日；8MJ/㎡·日≤J2＜13MJ/㎡·日；13MJ/㎡·日≤J3＜18MJ/㎡·日；18MJ/㎡·日≤J4。

六、测试系统技术指标

一、仪器概述及适用领域

    本仪器为光学仪器是检测太阳能真空管，太阳能集热器及高新材料、涂料、颜料、建筑等行业精确测量而研制的专用仪器，它可用于各种太阳能真空管，太阳能集热器涂层、漆膜、油脂、簿膜、塑料制品、有机制品反射率和吸收率的测量。同时亦可作为可见光、紫外、红外等光谱的测定（即相同光源不同材料的测定或者相同材料不同光源的测定）。

二、工作原理

    所谓反射是指选择反射，非透明体受到光照射后，由于其表面分子结构差异而形成选择性吸收，从而将可见光谱中某一部分波长的辐射能吸收了，而将剩余的色光反射出来，这种物体称为非透过体或反射体。本仪器就是利用此原理，采用光电转换感应原理，它与多功能数字感应器配接使用，均能精确的测量出不同材料的反射率和不同光源的光谱范围。仪器的感应元件采用了绕线电镀式多接点热点堆，其表面涂有高吸收率的涂层，感应元件的热接点在感应面上，而冷接点位于一起的机体内，以便直接取环境温度。为了防止热接点单方向通过玻璃罩与环境进行热交换影响测量精度，采用了两层玻璃罩。当有光波通过反射片反射过来的时候，接受仪的冷热接点就会产生温差即产生电势值，也就是将光信号转换为电信号输出，在线性误差范围内，输出的信号与光波通过反射片反射出的光照度成正比。光的镜面反射与粗糙面反射示意图如下：

三、仪器组成

四、主要技术参数

1.测量范围：0-100%；
2.重复精度：0.3%；
3.环境温度：23℃±5℃；
4.相对湿度：<85%；
5.电源：220V±10%；
6.TRM-FX2材料光学性能测试仪，采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储正点数据100天以上，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏，轻触薄膜按键，操作简单。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持48小时以上。
6.1外观尺寸：金属外壳350×150×300（mm）；
6.2数据存储容量：3000条数据；
6.3数据存储内容：时间，总辐射瞬时功率，反射辐射的瞬时功率，反射率，吸收率，透光率；
6.4显示内容：时间，总辐射瞬时功率，反射辐射的瞬时功率，反射率，吸收率，透光率；
6.5标准RS232接口与管理微机有线连接，实时传送采集数据，并可下载数据存入微机；
7.材料光学性能分析软件在windows98以上环境即可运行，实时显示各路数据，每隔10秒更新一次，检测数据自动存储（存储时间可以设定），实时显示测试结果，自动计算并绘制反射率，吸收率，透光率曲线图，显示材料对紫外光，可见光，红外光的反射吸收比例与打印机相连自动打印，数据存储量达十年以上，数据存储格式为EXCEL标准格式可供其它软件调用。
8.光辐射传感器采用专业光辐射原理设计，一套分三种光接收器(光谱范围：280---3000nm，400---3000nm，700---3000nm)，可测试材料对紫外（280—400nm），可见(400—700nm)，红外光(700—3000nm)的反射率，吸收率，透光率；
8.1 测量范围：0----2000W；
8.2 测量精度：小于5%；
8.3 分辨率：1W；
8.4 光谱范围：A：280---3000nm， B：400---3000nm， C：700---3000nm。

五、TRM-FX2材料光学性能测试仪配置
